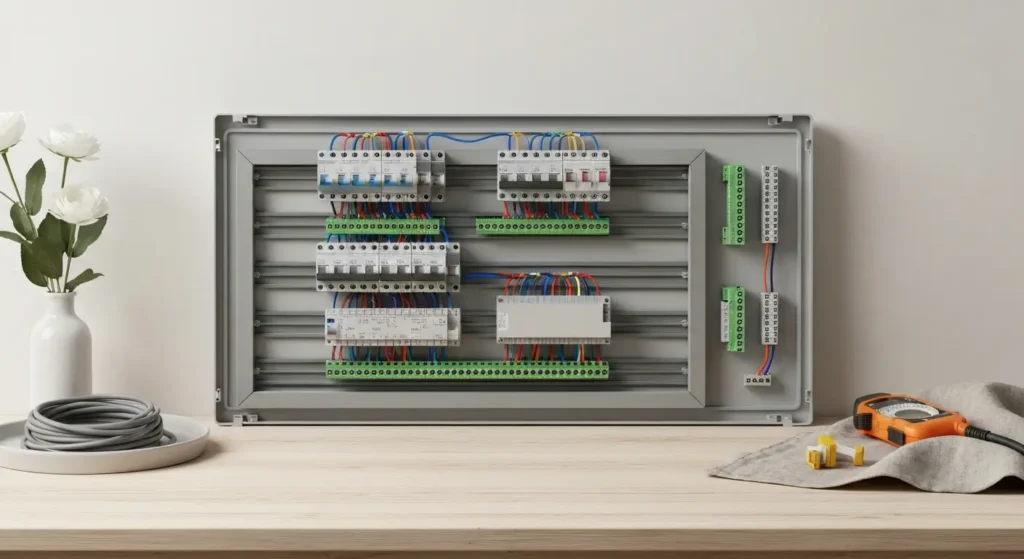

Rozdzielnica elektryczna w domu: dobór zabezpieczeń, schemat i opis obwodów

Rozdzielnica elektryczna w domu – od niej zależy bezpieczeństwo całej instalacji

Rozdzielnica elektryczna w domu rozdziela energię na obwody, umożliwia szybkie odłączenie uszkodzonej części instalacji i współpracuje z ochroną przeciwporażeniową. PKN w serii PN-HD 60364 opisuje zasady projektowania instalacji niskiego napięcia, a SEP podkreśla znaczenie doboru aparatury oraz pomiarów końcowych. Nie jest to skrzynka „z bezpiecznikami”, lecz centralny punkt systemu ochrony.

Z mojej praktyki przy odbiorach wynika, że koszt późniejszej poprawy źle rozplanowanej rozdzielnicy bywa wyższy niż rozsądne zaprojektowanie jej przed tynkowaniem. Szczególnie gdy pojawia się pompa ciepła, klimatyzacja, garaż, fotowoltaika albo ładowarka samochodu.

• Rozdzielnica na moduły DIN powinna mieć czytelny podział na obwody elektryczne oraz aparaty ochronne.
• Projekt powinien uwzględniać warunki przyłącza przekazane przez operatora sieci i rzeczywisty bilans mocy budynku.
• Każdy obwód musi dać się zidentyfikować bez zgadywania, zwłaszcza podczas awarii lub remontu.
• Dobór RCD, RCBO, SPD i wyłączników nadprądowych wymaga danych o przewodach oraz sposobie ich ułożenia.
• Instalację powinien zweryfikować elektryk z uprawnieniami, wykonując oględziny i pomiary elektryczne.

Jaką funkcję pełni rozdzielnica?

Rozdzielnica elektryczna to obudowa z aparatami na szynie DIN, charakteryzująca się podziałem energii na obwody, ochroną przed skutkami zwarć i przeciążeń oraz możliwością bezpiecznego odłączenia części domu. W instalacji zgodnej z zasadami PN-HD 60364 współpracuje z uziemieniem, RCD i SPD, a nie zastępuje żadnego z tych elementów.

Co znajduje się wewnątrz rozdzielnicy?

Typowa rozdzielnica zawiera rozłącznik główny, wyłączniki nadprądowe, aparaty różnicowoprądowe RCD lub RCBO, listwy zaciskowe i – gdy wymaga tego ocena ryzyka – ogranicznik przepięć SPD. Kolejność i połączenia nie są uniwersalnym schematem do kopiowania, ponieważ zależą między innymi od układu sieci, przekrojów przewodów oraz ochrony odgromowej budynku.

• Rozłącznik główny pozwala odłączyć instalację domu podczas prac serwisowych lub zagrożenia.
• Wyłącznik nadprądowy chroni przewód przed skutkami przeciążenia i zwarcia, a nie człowieka przed porażeniem.
• RCD reaguje na prąd różnicowy i stanowi element dodatkowej ochrony przeciwporażeniowej.
• RCBO łączy funkcję RCD oraz wyłącznika nadprądowego w jednym module DIN dla konkretnego obwodu.
• SPD ogranicza skutki przepięć, które mogą pochodzić z sieci zasilającej albo instalacji odgromowej.

Dlaczego nie wolno traktować jej jak zwykłej skrzynki?

Bo jeden błąd w doborze lub połączeniu może pozbawić ochrony cały obwód albo powodować pozornie losowe wyłączenia. Aparatura musi działać jako system: przewód, zabezpieczenie, uziemienie, połączenia wyrównawcze i pomiary tworzą jedną całość.

„Ochrona instalacji nie polega na samym montażu aparatu, lecz na sprawdzeniu całego układu ochronnego.” — parafraza zasad omawianych w materiałach technicznych SEP, 2024

Jak zaprojektować instalację i podział obwodów?

Rozdzielnicę projektuje się od bilansu mocy i podziału na niezależne obwody, a nie od przypadkowej liczby modułów. Dobór zabezpieczeń musi uwzględniać przewody, obciążenie, uziemienie oraz ochronę przeciwporażeniową. Wymagania techniczne należy przed realizacją zweryfikować w aktualnej serii PN-HD 60364 i potwierdzić pomiarami.

Jak zacząć od bilansu mocy?

Pierwszym krokiem jest spis wszystkich odbiorników planowanych teraz i za kilka lat: płyty grzewczej, piekarnika, pralki, suszarki, pompy ciepła, rekuperacji, rolet, klimatyzacji, bramy, pompy ogrodowej oraz urządzeń garażowych. Elektryk z uprawnieniami porównuje ten wykaz z mocą przyłączeniową i warunkami operatora.

1. Spisz urządzenia stałe razem z ich mocą znamionową podaną na tabliczce producenta.
2. Oznacz odbiorniki pracujące jednocześnie, na przykład płytę grzewczą, piekarnik i zmywarkę.
3. Wydziel planowane urządzenia o dużym poborze, takie jak pompa ciepła lub ładowarka EV.
4. Ustal lokalizację rozdzielnicy tak, aby dostęp do aparatury nie wymagał przesuwania mebli.
5. Przekaż wykaz projektantowi albo wykonawcy przed zakupem kabli i aparatury.
6. Dodaj do dokumentacji plan rozbudowy, na przykład fotowoltaikę lub automatykę domową.

Jak rozdzielić oświetlenie i gniazda?

Oświetlenie i gniazda warto dzielić według pomieszczeń oraz funkcji, aby awaria jednego obwodu nie zaciemniła całego domu. Przykładowo parter, piętro, garaż i ogród mogą mieć osobne obwody oświetleniowe, a kuchnia oraz łazienka wymagają osobnego podejścia z uwagi na odbiorniki i warunki użytkowania.

• Obwód oświetlenia parteru powinien mieć opis wskazujący konkretne kondygnacje i strefy.
• Obwód gniazd salonu warto oddzielić od obwodu gabinetu, jeśli pracują tam komputery i sprzęt sieciowy.
• Instalacja elektryczna w łazience wymaga uwzględnienia stref oraz urządzeń podłączonych na stałe.
• Gniazda blatu kuchennego powinny być logicznie rozdzielone od urządzeń zabudowanych.
• Garaż i ogród dobrze traktować jako osobne strefy, bo ich awaria nie powinna wyłączać części mieszkalnej.

Takie podejście rozwija temat, który opisuje także instalacja elektryczna domu, lecz konkretne rozwiązanie zawsze wynika z projektu budynku.

Kiedy wydzielić odbiorniki dużej mocy?

Odbiornik dużej mocy należy zwykle przewidzieć jako osobny obwód już wtedy, gdy jest urządzeniem stałym lub ma istotny wpływ na bilans mocy. Dotyczy to na przykład płyty indukcyjnej, piekarnika, pompy ciepła, rekuperatora, klimatyzatora, sauny czy ładowarki samochodu.

• Płyta grzewcza wymaga analizy danych producenta, rodzaju zasilania i sposobu przyłączenia.
• Pompa ciepła może wymagać osobnych obwodów dla jednostki oraz elementów pomocniczych.
• Pralka i suszarka pracujące w tym samym pomieszczeniu nie powinny być traktowane jak przypadkowe gniazda ogólne.
• Pompa studzienna lub ogrodowa potrzebuje oznaczenia, które pozwoli szybko odłączyć ją w czasie serwisu.
• Ładowarka EV powinna zostać uwzględniona przed doborem rozdzielnicy, a nie dopiero po wykończeniu garażu.

Jak dobrać wyłączniki nadprądowe?

Wyłącznik nadprądowy dobiera się do przewodu, przewidywanego obciążenia, sposobu ułożenia kabla i warunków zwarciowych instalacji, a nie do samej nazwy pomieszczenia. PKN wskazuje w PN-HD 60364 konieczność skoordynowania ochrony przewodów z warunkami instalacji; prawidłową wartość potwierdza projektant lub elektryk z uprawnieniami.

Co chroni wyłącznik nadprądowy?

Wyłącznik nadprądowy chroni przede wszystkim przewód przed skutkami przeciążenia oraz zwarcia. Nie zastępuje różnicówki RCD ani uziemienia. Gdy obciążenie przekracza bezpieczne warunki pracy przewodu, aparat powinien zadziałać zanim izolacja i żyły osiągną niebezpieczny stan.

• Przekrój przewodu jest jednym z podstawowych danych doborowych dla wyłącznika nadprądowego.
• Sposób ułożenia kabla w ociepleniu, rurze lub ścianie może zmieniać jego warunki chłodzenia.
• Charakterystyka wyłącznika musi odpowiadać charakterowi odbiornika i warunkom zwarciowym.
• Oznaczenie aparatu nie może być jedyną podstawą decyzji o jego zastosowaniu.
• Dobór wymaga sprawdzenia ciągłości ochrony oraz skuteczności samoczynnego wyłączenia zasilania.

Czy można skopiować wartości z internetu?

Nie, ponieważ ta sama liczba na wyłączniku nie będzie bezpieczna w każdej instalacji. Różnią się długości tras, przekroje, sposób prowadzenia przewodów, rodzaj odbiorników i parametry zasilania. W przypadkach, które konsultowałem z wykonawcami, internetowy „gotowy zestaw” często nie uwzględniał nawet rezerwy dla przyszłej klimatyzacji.

Kiedy stosuje się RCD i RCBO?

RCD, potocznie nazywany różnicówką, służy do wykrywania prądu różnicowego i jest częścią ochrony przeciwporażeniowej w określonych obwodach. RCBO łączy tę funkcję z ochroną nadprądową jednego obwodu. Wybór między aparatem wspólnym a osobnymi RCBO zależy od projektu, selektywności i oczekiwanej ciągłości zasilania.

Czym różni się RCD od RCBO?

RCD to aparat różnicowoprądowy, który zwykle obsługuje grupę obwodów i wymaga dodatkowych wyłączników nadprądowych. RCBO to aparat łączący ochronę różnicowoprądową oraz nadprądową dla jednego obwodu, dzięki czemu usterka na przykład w pralce nie musi wyłączać gniazd w całym domu.

• RCD może chronić kilka obwodów, lecz jego zadziałanie odłącza całą przypisaną grupę.
• RCBO ogranicza zakres wyłączenia do pojedynczego obwodu, co ułatwia lokalizację awarii.
• Dobór typu RCD zależy od charakteru odbiorników i zaleceń producentów urządzeń.
• Urządzenia z elektroniką, falownikami lub napędami wymagają szczególnej analizy przez projektanta.
• Przycisk testu na RCD służy kontroli mechanizmu, ale nie zastępuje pomiarów instalacji.

Czy jeden RCD wystarczy na cały dom?

To zależy, ale jeden RCD dla całego domu często ogranicza selektywność i komfort użytkowania, ponieważ pojedyncza usterka może odłączyć wiele pomieszczeń naraz. Racjonalny podział na grupy RCD lub zastosowanie RCBO omawia się na etapie projektu, zwłaszcza przy lodówce, sterowaniu ogrzewaniem i urządzeniach pracujących bez nadzoru.

„Dodatkowa ochrona przeciwporażeniowa ma sens tylko jako część prawidłowo zaprojektowanej instalacji i sprawdzonego układu ochronnego.” — parafraza zasad ochrony przeciwporażeniowej omawianych przez SEP, 2024

Treść nie zastępuje projektu ani konsultacji z elektrykiem z uprawnieniami. Samodzielne łączenie aparatów w rozdzielnicy stwarza ryzyko porażenia, pożaru i uszkodzenia urządzeń.

Czy potrzebny jest ogranicznik przepięć SPD?

Tak, potrzebę ogranicznika przepięć SPD ocenia się dla konkretnego budynku, instalacji zasilającej i wyposażenia elektronicznego; nie należy traktować go jako dodatku montowanego bez analizy. SPD ogranicza energię przepięć, ale działa skutecznie tylko wraz z właściwym uziemieniem, połączeniami wyrównawczymi i odpowiednią konfiguracją całej instalacji.

Przed czym chroni SPD?

SPD może ograniczać przepięcia łączeniowe i atmosferyczne docierające do instalacji, zmniejszając ryzyko uszkodzenia elektroniki. Nie daje jednak gwarancji, że każde urządzenie przetrwa każde wyładowanie, zwłaszcza gdy brakuje prawidłowego uziemienia albo ochrona odgromowa została źle skoordynowana.

• Router, sterownik pompy ciepła i centrala alarmowa są przykładami elektroniki wrażliwej na przepięcia.
• Instalacja fotowoltaiczna wymaga odrębnej analizy ochrony po stronie DC i AC.
• SPD powinien być dobrany do układu zasilania oraz warunków obiektu przez osobę kompetentną.
• Połączenia do szyny uziemiającej powinny być wykonane zgodnie z projektem i zasadami producenta aparatu.
• Ochrona przepięciowa nie zwalnia z kontroli instalacji odgromowej, jeśli budynek ją posiada.

Jak uziemienie współpracuje z ochroną?

Uziemienie i połączenia wyrównawcze tworzą drogę odniesienia dla systemu ochrony, dlatego SPD ani RCD nie mogą być oceniane w oderwaniu od nich. Główna szyna wyrównawcza, metalowe instalacje i przewody ochronne wymagają sprawdzenia podczas odbioru zgodnie z dokumentacją.

• Główna szyna wyrównawcza powinna być dostępna do kontroli i opisana w dokumentacji.
• Połączenia wyrównawcze ograniczają różnice potencjałów między dostępnymi częściami przewodzącymi.
• Przewód ochronny PE musi zachować ciągłość, co potwierdzają pomiary elektryczne.
• Uziom budynku powinien zostać ujęty w dokumentacji wykonawczej i protokole pomiarowym.
• Zmiany po remoncie, takie jak nowa fotowoltaika, mogą wymagać ponownej oceny ochrony.

Przed planowaniem falownika zobacz także materiał fotowoltaika i rozdzielnica.

Jak opisać rozdzielnicę i schemat jednokreskowy?

Opis rozdzielnicy powinien jednoznacznie wskazywać funkcję każdego aparatu i obsługiwany obwód, na przykład „GNIAZDA KUCHNIA BLAT” albo „OŚWIETLENIE PIĘTRO”. Schemat jednokreskowy uzupełnia etykiety, pokazując logiczny układ instalacji. Dokumenty te skracają czas serwisu i ograniczają ryzyko wyłączenia niewłaściwego obwodu.

Jak tworzyć trwałe oznaczenia?

Pierwszym krokiem jest przygotowanie nazewnictwa zgodnego z rzeczywistymi pomieszczeniami i urządzeniami, a następnie wydrukowanie trwałych etykiet odpornych na ścieranie. Opis „B16” nie wystarcza inwestorowi ani serwisantowi, bo mówi o aparacie, lecz nie o funkcji obwodu.

1. Numeruj obwody kolejno od lewej do prawej strony rozdzielnicy.
2. Dodaj nazwę strefy, na przykład „ŁAZIENKA PIĘTRO” albo „GARAŻ”.
3. Wskaż urządzenie stałe, gdy obwód obsługuje pompę, piekarnik lub bramę.
4. Oznacz osobno aparaty RCD, RCBO, SPD i rozłącznik główny.
5. Umieść aktualny schemat jednokreskowy w drzwiach rozdzielnicy albo w teczce technicznej.
6. Aktualizuj opis po każdej przebudowie instalacji lub dołożeniu nowego odbiornika.

Jakie przykłady opisów sprawdzają się w domu?

Dobre opisy są krótkie, lecz konkretne: „OŚW. PARTER”, „GN. SALON”, „ZMYWARKA”, „POMPA C.O.”, „ROLETA TARAS”, „GN. GARAŻ”. Przy rozbudowanej automatyce warto dopisać numer obwodu zgodny ze schematem jednokreskowym oraz wskazać, który RCD lub RCBO go chroni.

• Opis „POMPA CIEPŁA – ZASILANIE” wskazuje odbiornik bez otwierania dokumentacji.
• Opis „GN. BLAT KUCHNIA 1” odróżnia strefę roboczą od urządzeń zabudowanych.
• Opis „OŚW. OGRÓD” pozwala odłączyć instalację zewnętrzną bez gaszenia domu.
• Opis „RCD GRUPA PIĘTRO” ułatwia użytkownikowi wstępne ustalenie zakresu wyłączenia.
• Opis „SPD” identyfikuje ogranicznik przepięć i przypomina o jego kontroli serwisowej.

Ile miejsca zostawić na rozbudowę?

Rezerwa modułowa powinna wynikać z planu budynku i przewidywanych urządzeń, a nie z chęci maksymalnego wypełnienia obudowy. W domu, który może otrzymać klimatyzację, automatykę, fotowoltaikę lub ładowarkę EV, wolne moduły DIN oraz zapas miejsca na przewody znacznie upraszczają późniejszą modernizację.

Jakie urządzenia najczęściej pojawiają się później?

Najczęściej później dochodzą klimatyzator, napęd bramy, rolety, rekuperacja, monitoring, ogrzewanie elektryczne, falownik PV i punkt ładowania samochodu. Każde z nich może wymagać nie tylko wolnego modułu, ale też nowego obwodu, trasy kablowej oraz sprawdzenia bilansu mocy.

• Klimatyzacja wymaga oceny zasilania jeszcze przed wyborem miejsca dla jednostek.
• Fotowoltaika może zmienić sposób wykorzystania rozdzielnicy i wymagać uzgodnień z operatorem.
• Ładowarka EV wpływa na bilans mocy oraz sposób prowadzenia obwodu do garażu.
• Automatyka rolet potrzebuje uporządkowanych opisów i miejsca na dodatkowe aparaty.
• Monitoring oraz sieć domowa korzystają z osobnego miejsca w szafie teletechnicznej lub rozdzielnicy.

Czy większa rozdzielnica jest zawsze lepsza?

Nie zawsze, ale zbyt mała rozdzielnica niemal zawsze komplikuje rozbudowę. Obudowa musi pasować do projektu, warunków montażu i liczby aparatów wraz z rezerwą. Zostawienie przestrzeni bez planu nie zastąpi natomiast analizy przewodów, obciążenia i ochrony.

Jak wygląda odbiór i pomiary instalacji?

Odbiór instalacji obejmuje oględziny, sprawdzenie zgodności z dokumentacją oraz wymagane pomiary wykonane przez kompetentną osobę. Pomiary elektryczne potwierdzają między innymi ciągłość przewodów ochronnych, stan izolacji i działanie ochrony, dlatego nie należy uruchamiać instalacji wyłącznie na podstawie tego, że światło się włącza.

Jakie sprawdzenia wykonuje elektryk?

Elektryk z uprawnieniami dobiera zakres badań do instalacji i sporządza protokół z wynikami. Oględziny obejmują także oznaczenia, dostępność aparatów, stan obudowy oraz zgodność wykonania ze schematem jednokreskowym.

• Sprawdzenie ciągłości przewodów ochronnych potwierdza zachowanie drogi ochronnej PE.
• Pomiar rezystancji izolacji pozwala wykryć uszkodzenia przewodów przed normalną eksploatacją.
• Badanie RCD weryfikuje jego zadziałanie odpowiednimi przyrządami pomiarowymi.
• Ocena skuteczności ochrony przeciwporażeniowej odnosi się do zastosowanego układu sieci.
• Oględziny oznaczeń i schematu pomagają sprawdzić, czy opis odpowiada rzeczywistości.

Jakie dokumenty odebrać od wykonawcy?

Poproś o schemat jednokreskowy, opis rozdzielnicy, protokoły pomiarów, dokumentację powykonawczą oraz fotografie tras przed zakryciem ścian. GUNB wskazuje znaczenie dokumentacji w procesie budowlanym, a szczegółowy zakres zależy od charakteru inwestycji i formalności budowy.

1. Protokół pomiarów powinien identyfikować obiekt, zakres badań i osobę wykonującą kontrolę.
2. Schemat jednokreskowy powinien odzwierciedlać faktycznie zamontowaną aparaturę DIN.
3. Opis obwodów powinien być zgodny z etykietami na rozdzielnicy.
4. Zdjęcia instalacji przed tynkowaniem pomagają bezpiecznie wiercić i modernizować dom.
5. Dokumentację warto przechowywać razem z instrukcjami pompy ciepła, PV oraz alarmu.

Jakich błędów unikać przy rozdzielnicy?

Najczęstsze błędy przy rozdzielnicy to dobór aparatów bez danych o przewodach, brak czytelnego opisu, zbyt mała obudowa oraz traktowanie RCD jako jedynej ochrony. Każdy z tych problemów utrudnia serwis i może obniżyć poziom bezpieczeństwa, dlatego PKN, SEP i elektryk z uprawnieniami powinni stanowić punkt odniesienia przed uruchomieniem instalacji.

Dlaczego brak selektywności jest kłopotliwy?

Brak selektywnego, logicznego podziału powoduje, że jedna drobna usterka może odłączyć wiele stref domu. Lodówka, oświetlenie, brama i urządzenia sterujące ogrzewaniem nie powinny tracić zasilania tylko dlatego, że problem pojawił się na jednym obwodzie gniazdowym.

• Jeden wspólny RCD dla wszystkich funkcji domu może utrudniać szybkie ustalenie źródła awarii.
• Brak osobnego obwodu dla urządzenia stałego komplikuje serwis i diagnostykę.
• Nieopisane aparaty zwiększają ryzyko wyłączenia niewłaściwego obwodu podczas awarii.
• Przepełniona rozdzielnica utrudnia prowadzenie przewodów oraz późniejszą rozbudowę.
• Brak dokumentacji powykonawczej utrudnia kontrolę zmian po kilku latach użytkowania.

Czy inwestor może sam podłączyć rozdzielnicę?

Nie powinien sam podłączać rozdzielnicy, ponieważ prawidłowe wykonanie wymaga projektu, znajomości norm PN-HD 60364, oceny warunków ochrony oraz pomiarów. Inwestor może natomiast świadomie sprawdzać opis obwodów, kompletność dokumentacji i zgodność wykonania z ustalonym planem.

Przy pracach w strefach mokrych szczególnie przydatna jest wiedza z materiału instalacja elektryczna w łazience, ale nie zastępuje ona oględzin wykonawczych i odbioru.

Checklista dla inwestora przed odbiorem rozdzielnicy

Dobra checklista pozwala inwestorowi zadać wykonawcy właściwe pytania bez samodzielnego ingerowania w aparaturę pod napięciem. Najważniejsze są zgodność z projektem, opis obwodów, protokoły pomiarów i możliwość bezpiecznej rozbudowy. Te cztery elementy są bardziej użyteczne niż ocena rozdzielnicy wyłącznie po jej wyglądzie.

Co sprawdzić na miejscu?

Pierwszym krokiem jest porównanie etykiet na aparatach ze schematem jednokreskowym i rzeczywistymi pomieszczeniami. Następnie poproś wykonawcę o wyjaśnienie działania rozłącznika głównego, RCD, RCBO oraz SPD – bez rozkręcania osłon i dotykania przewodów.

• Sprawdź, czy każdy wyłącznik ma opis funkcji i pomieszczenia, a nie tylko symbol techniczny.
• Sprawdź, czy rozdzielnica ma miejsce na planowane urządzenia oraz uporządkowane prowadzenie przewodów.
• Sprawdź, czy schemat jednokreskowy odpowiada aparaturze faktycznie zamontowanej w obudowie.
• Sprawdź, czy otrzymujesz protokoły pomiarów podpisane przez osobę wykonującą badania.
• Sprawdź, czy wykonawca wskazuje główną szynę wyrównawczą i zasady bezpiecznego odłączenia zasilania.

Kiedy zamówić ponowne pomiary?

Ponowne pomiary należy rozważyć po istotnej przebudowie instalacji, dołożeniu fotowoltaiki, ładowarki EV, pompy ciepła albo po zalaniu i uszkodzeniu części instalacji. Wątpliwość co do działania RCD, przewodów ochronnych lub uziemienia również jest powodem do kontaktu z elektrykiem z uprawnieniami.

• Nowy obwód do garażu powinien zostać sprawdzony przed regularnym użytkowaniem urządzenia.
• Modernizacja kuchni z płytą grzewczą wymaga oceny całego obwodu, a nie tylko wymiany gniazda.
• Uszkodzenie przewodu podczas wiercenia wymaga kontroli przed ponownym zamknięciem ściany.
• Przebudowa rozdzielnicy po montażu PV powinna znaleźć odzwierciedlenie w dokumentacji.
• Częste wyzwalanie RCD wymaga diagnostyki przyczyn, a nie trwałego omijania zabezpieczenia.

Najczęściej zadawane pytania

Ile obwodów powinna mieć rozdzielnica w domu?

Liczba obwodów zależy od projektu, urządzeń, wielkości domu i planu rozbudowy. Istotne jest logiczne rozdzielenie oświetlenia, gniazd, kuchni, łazienki, garażu oraz odbiorników dużej mocy. Konkretnej liczby nie da się bezpiecznie wskazać bez bilansu mocy i danych o instalacji.

Czy jeden RCD wystarczy na cały dom?

To zależy od projektu, lecz pojedynczy RCD może powodować odłączenie dużej części domu przy jednej usterce. Podział na grupy RCD albo zastosowanie RCBO może poprawić ciągłość zasilania i ułatwić diagnostykę. Dobór powinien wykonać elektryk z uprawnieniami.

Czy warto zostawić wolne moduły DIN?

Tak, wolne moduły DIN przydają się przy późniejszym montażu automatyki, klimatyzacji, fotowoltaiki, bramy albo ładowarki EV. Rezerwa powinna wynikać z realnego planu rozbudowy, a nie tylko z wolnego miejsca w obudowie. Trzeba też przewidzieć miejsce na przewody i odpowiednie zabezpieczenia.

Czy inwestor może sam podłączyć rozdzielnicę?

Nie powinien, ponieważ podłączenie wymaga oceny ochrony przeciwporażeniowej, doboru aparatury i pomiarów końcowych. Inwestor może kontrolować dokumentację, opisy oraz zgodność wykonania z projektem. Prace przy instalacji elektrycznej powierz elektrykowi z uprawnieniami.

Jakie dokumenty trzeba odebrać od elektryka?

Poproś o schemat jednokreskowy, opis rozdzielnicy, protokoły wymaganych pomiarów oraz dokumentację powykonawczą. Przydatne są też zdjęcia instalacji przed tynkowaniem. Zakres dokumentów może zależeć od rodzaju inwestycji i wymogów formalnych.

Czy ogranicznik przepięć SPD chroni każdy sprzęt?

Nie, SPD ogranicza skutki przepięć, ale nie gwarantuje ochrony każdego urządzenia w każdej sytuacji. Jego skuteczność zależy od właściwego doboru, uziemienia, połączeń wyrównawczych oraz całego układu instalacji. Szczególnie przy instalacji odgromowej i PV potrzebna jest ocena projektowa.

Źródła i literatura

Normy oraz materiały techniczne

Poniższe źródła stanowią punkt odniesienia do aktualizacji projektu i odbioru. Przed realizacją należy sprawdzić aktualne wydania norm oraz wymagania lokalnego operatora sieci.

1. Polski Komitet Normalizacyjny (PKN) – seria PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia, stan odniesienia: 2024.
2. Stowarzyszenie Elektryków Polskich (SEP) – materiały techniczne dotyczące ochrony przeciwporażeniowej oraz praktyki pomiarowej, 2024.
3. Główny Urząd Nadzoru Budowlanego (GUNB) – informacje dotyczące procesu budowlanego i dokumentacji obiektu, sprawdzane: 2025.
4. PKN – katalog norm – aktualne wydania i status serii PN-HD 60364 należy zweryfikować przed publikacją projektu wykonawczego.

Tomasz Górski

Prowadził budowy domów jednorodzinnych jako kierownik robót. Pisze o technologiach, kosztach i błędach wykonawczych z perspektywy placu budowy, a nie tylko normy.
