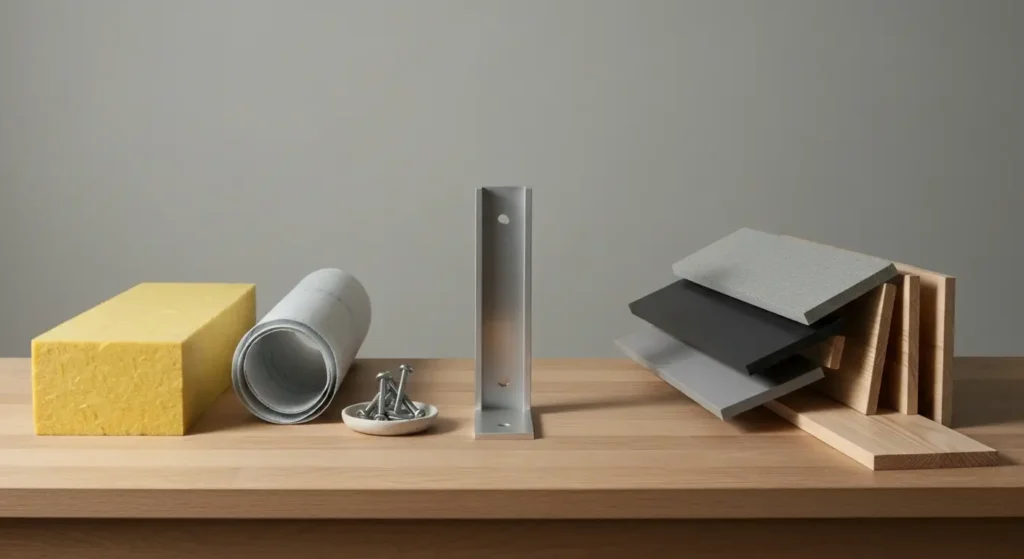

Elewacja wentylowana: schemat warstw, materiały i zasady montażu

Jak działa elewacja wentylowana i z jakich warstw się składa?

Elewacja wentylowana to układ ściany z okładziną odsuniętą od izolacji, charakteryzujący się podkonstrukcją elewacyjną, szczeliną wentylacyjną i kontrolowanym odprowadzeniem wody. Instytut Techniki Budowlanej wskazuje, że projekt fasady trzeba rozpatrywać jako zestaw współpracujących warstw, a nie jako samą okładzinę; kluczowe są wełna mineralna, konsola aluminiowa i poprawne detale otworów (źródło: ITB, 2024).

W praktyce widzę jedną zasadę, która oszczędza najwięcej poprawek: każda warstwa musi mieć własne zadanie i zachować ciągłość. Okładzina chroni przed pogodą i nadaje wygląd, szczelina odprowadza wilgoć, wiatroizolacja ogranicza przewiewanie izolacji, a wełna fasadowa odpowiada za parametry cieplne oraz akustyczne. Jeśli inwestor „oszczędzi” na jednej z tych części, problem zwykle wraca po pierwszych sezonach grzewczych.

Czym różni się fasada wentylowana od ETICS?

Fasada wentylowana ma okładzinę odsuniętą od warstw ściany i zaprojektowaną szczelinę powietrzną, natomiast ETICS jest systemem z tynkiem na warstwie zbrojonej. Oba rozwiązania mogą zawierać izolację, lecz różnią się konstrukcją, sposobem odprowadzania wilgoci i detalami montażu (źródło: opracowania ITB dotyczące fasad, 2024).

W ETICS klej, płyta termoizolacyjna, siatka i tynk tworzą układ bez pustki wentylacyjnej. W fasadzie wentylowanej okładzina fasadowa – na przykład włóknocement, HPL, ceramika albo drewno – pracuje na ruszcie. To oznacza więcej elementów montażowych, lecz pozwala wymienić uszkodzony panel bez skuwania całej powierzchni.

„Fasadę należy oceniać jako układ materiałów, połączeń i detali, a nie zbiór niezależnych produktów.” — Instytut Techniki Budowlanej, opracowania fasadowe, 2024, parafraza

Jak przebiega droga wilgoci w szczelinie wentylacyjnej?

Powietrze w szczelinie przemieszcza się od wlotu przy cokole do wylotu przy attyce lub okapie, dlatego otworów nie wolno zamykać pianką, tynkiem ani przypadkową obróbką blacharską.

Deszcz nawiewany za okładzinę może spłynąć po jej tylnej stronie. Kondensacja i resztkowa wilgoć mają natomiast możliwość odparowania, jeśli szczelina pozostaje drożna. Nie jest to zamiennik hydroizolacji fundamentu, parapetów ani obróbek. To osobny mechanizm.

• Ściana nośna przenosi obciążenia budynku i stanowi podłoże, do którego projektant dobiera kotwy elewacyjne.
• Wełna mineralna ogranicza straty ciepła, a jej parametry powinny odpowiadać wymaganiom projektu oraz normie PN-EN 13162.
• Wiatroizolacja ogranicza ruch powietrza przez zewnętrzną część izolacji i musi być kompatybilna z systemem.
• Szczelina wentylacyjna odprowadza wilgoć i wymaga drożnego wlotu oraz wylotu powietrza.
• Ruszt przenosi ciężar okładziny oraz obciążenia wiatrem na ścianę przez konsole i łączniki.
• Okładzina fasadowa osłania warstwy wewnętrzne przed promieniowaniem UV, opadami i uderzeniami mechanicznymi.

Najkrótsza odpowiedź brzmi: szczelina wentylacyjna działa tylko wtedy, gdy projektant zapewni jej ciągłość od cokołu do górnej krawędzi fasady.

Jak dobrać ruszt, izolację i okładzinę do budynku?

Dobór rusztu elewacji wentylowanej zaczyna się od danych o podłożu, wysokości budynku, strefie wiatrowej i masie okładziny, a nie od rozstawu znalezionego na innej budowie. Konsola aluminiowa, wełna mineralna i rodzaj płyty muszą tworzyć rozwiązanie opisane w dokumentacji systemowej oraz projekcie technicznym (źródło: ITB, 2024).

Nie przenoszę rozstawu konsol z domu obok, nawet gdy fasada wygląda podobnie. Płyta HPL waży inaczej niż ceramika, ściana z betonu inaczej reaguje na kotwę niż mur z pustaka, a narożnik budynku dostaje zwykle większe obciążenie wiatrem niż środkowa część ściany.

Jaki ruszt: aluminiowy, stalowy czy drewniany?

Ruszt aluminiowy sprawdza się w wielu systemach dzięki małej masie i odporności korozyjnej, ale jego przekroje, łączniki oraz punkty dylatacyjne muszą wynikać z obliczeń producenta systemu.

Stal ocynkowana lub nierdzewna bywa stosowana w rozwiązaniach o innych wymaganiach konstrukcyjnych. Drewno można wykorzystać przy lekkich okładzinach, zwłaszcza przy elewacji drewnianej, lecz tylko wtedy, gdy projekt uwzględnia klasę drewna, jego ochronę, wentylowanie i sposób kotwienia. Przy ciężkiej ceramice lub wysokim obiekcie bezpieczniej nie zastępować systemowej podkonstrukcji przypadkowymi łatami.

• Ruszt aluminiowy ma niewielką masę własną i zwykle współpracuje z konsolami aluminiowymi oraz profilami pionowymi.
• Ruszt stalowy może wymagać szczególnej kontroli ochrony antykorozyjnej w strefach cięć, połączeń i zawilgocenia.
• Ruszt drewniany wymaga suchego, stabilnego materiału konstrukcyjnego oraz zachowania przewietrzania za deską elewacyjną.
• Konsola elewacyjna musi mieć typ, długość i nośność dobrane do grubości izolacji oraz rodzaju podłoża.
• Kotwy elewacyjne powinny przejść dobór do betonu, cegły pełnej, silikatu albo pustaka zgodnie z aprobatą i projektem.
• Przekładka termiczna pod konsolą ogranicza punktowy mostek cieplny, jeśli przewiduje ją konkretne rozwiązanie systemowe.

Jaką izolację zastosować pod fasadą wentylowaną?

Izolację dobiera się na podstawie projektu cieplno-wilgotnościowego i konstrukcyjnego, a wełna fasadowa musi odpowiadać zastosowaniu przewidzianemu przez producenta oraz PN-EN 13162.

W praktyce wełna mineralna pozostaje częstym wyborem, ponieważ jest niepalna w deklarowanej klasie wyrobu, przepuszczalna dla pary wodnej i dopasowana do wielu układów fasadowych. Nie wystarczy jednak sama nazwa „wełna fasadowa”. Liczy się deklarowana lambda, sztywność, sposób mocowania oraz to, czy płyta wymaga dodatkowej wiatroizolacji.

Przy planowaniu termomodernizacji przydaje się także poradnik o ociepleniu ścian zewnętrznych, ale fasadę wentylowaną należy policzyć jako odrębny układ. Materiał izolacyjny nie może wypychać membrany do szczeliny ani ograniczać miejsca na prawidłowy przepływ powietrza.

Czym różnią się włóknocement, HPL, ceramika i drewno?

Włóknocement jest płytą mineralną o spokojnym wyglądzie i umiarkowanej masie, HPL daje dużą paletę dekorów, ceramika zapewnia trwałą powierzchnię, a drewno wymaga regularnej kontroli wykończenia oraz wentylowania.

Jeżeli rozważasz płyty, porównaj również płyty elewacyjne – porównanie. Nie wybieraj okładziny wyłącznie ze zdjęcia próbki: obejrzyj ją na zewnątrz, po deszczu i w ostrym świetle.

Jak montować konstrukcję elewacji wentylowanej krok po kroku?

Montaż fasady wentylowanej wykonuje się kolejno: od pomiaru ściany i wytyczenia osi, przez konsole, izolację oraz membranę, aż po profile i okładzinę. Każdy etap wymaga kontroli pionu, nośności mocowań i drożności szczeliny, ponieważ późniejsze zakrycie błędu płytą zwykle utrudnia naprawę (źródło: dokumentacja systemu i projekt techniczny).

Z mojej praktyki wynika, że najwięcej nerwów powoduje pośpiech przy pierwszych dwóch warstwach. Płyty można jeszcze zdjąć. Źle ustawione konsole albo kotwy w słabym podłożu potrafią wymusić rozebranie całego pola elewacji.

Od czego zacząć montaż konsol i izolacji?

Pierwszy krok to pomiar podłoża, sprawdzenie płaszczyzny ściany i oznaczenie osi konsol zgodnie z rysunkami wykonawczymi, a nie według stałego „uniwersalnego” modułu.

1. Wykonawca sprawdza rodzaj ściany, jej stan i miejsca osłabione, aby dobrać właściwy typ kotwy elewacyjnej.
2. Geodeta lub brygada montażowa wyznacza osie, poziom startowy i płaszczyznę przyszłej okładziny za pomocą lasera.
3. Monter osadza konsole w podłożu, stosując łączniki, moment dokręcenia i przekładki wskazane przez producenta systemu.
4. Ekipa układa wełnę mineralną szczelnie, bez wielkich szczelin i bez wypychania jej w projektowaną pustkę powietrzną.
5. Wiatroizolacja otrzymuje zakłady, uszczelnienia i mocowanie przewidziane przez producenta membrany oraz system fasady.
6. Profile pionowe i poziome montuje się po kontroli pionu, płaszczyzny oraz możliwości pracy termicznej profili.
7. Okładzinę zakłada się dopiero po odbiorze warstw ukrytych, zwłaszcza przy oknach, cokole i strefie attyki.

Co oznaczają punkty stałe i przesuwne?

Punkty stałe i przesuwne kontrolują rozszerzalność termiczną profili oraz płyt, dlatego ich układ musi być dokładnie taki, jak w instrukcji wybranego systemu.

Punkt stały ustala położenie elementu. Punkt przesuwny pozwala na przewidziany ruch, ale nadal prowadzi profil lub panel we właściwej osi. Szczególnie przy HPL i profilach aluminiowych nie wolno dokręcać każdego łącznika identycznie „na sztywno”, jeśli rozwiązanie producenta zakłada otwory lub tuleje kompensujące pracę materiału.

„Rozmieszczenie punktów stałych i przesuwnych wynika z systemu mocowania oraz rozszerzalności materiału, nie z wygody montażu.” — dokumentacja producenta systemu fasadowego, zasada montażowa, parafraza

Czy montaż wymaga dokumentowania warstw ukrytych?

Tak, zdjęcia warstw ukrytych i protokół kontroli kotew pozwalają potwierdzić sposób wykonania przed zasłonięciem izolacji oraz profili.

Dobry protokół obejmuje fotografie podłoża, oznaczenie zastosowanych łączników, dokumenty dostawy wełny i okładziny, a także kontrolę pionów. Przykład z budowy: po dwóch latach trzeba było zdjąć trzy płyty przy oknie z powodu przecieku parapetu. Zdjęcia z montażu od razu pokazały, gdzie kończyła się membrana i kto wykonywał obróbkę.

• Dokumentacja zdjęciowa powinna pokazywać rozmieszczenie konsol przed ułożeniem izolacji.
• Protokół dostawy powinien zawierać nazwę systemu, numer partii i deklarowane właściwości materiałów.
• Kontrola laserowa powinna potwierdzić jedną płaszczyznę rusztu przed montażem paneli.
• Odbiór otworów powinien obejmować membrany, taśmy i obróbki, zanim zamknie je okładzina.
• Rejestr zmian powinien opisywać każde odstępstwo od projektu oraz akceptację projektanta.

Jak wykonać dylatacje, otwory, cokół i attykę?

Detale krytyczne fasady wentylowanej to otwory okienne, cokół, attyka i przejścia instalacyjne, ponieważ w tych miejscach układ najłatwiej traci ciągłość odwodnienia, szczeliny lub ochrony ogniowej. Prawidłowy detal prowadzi wodę na zewnątrz, utrzymuje wentylowanie i nie blokuje pracy elementów (źródło: ITB, 2024).

W przypadkach, które prowadziłem, wadliwe odwodnienie ujawniało się szybciej niż zniszczenie samej okładziny. Najpierw pojawia się zawilgocona izolacja lub brudny zaciek pod parapetem. Dopiero później inwestor widzi większy problem.

Jak zabezpieczyć okna i drzwi?

Przy oknie należy połączyć wiatroizolację z systemem uszczelnień, ukształtować obróbkę parapetową ze spadkiem na zewnątrz i zachować drogę odpływu wody przed okładziną.

Nie zakrywaj wylotów szczeliny szczelną taśmą ani pianką montażową. Obróbka nad oknem powinna odcinać wodę spływającą z góry, a boczne krawędzie płyt potrzebują rozwiązania przewidzianego dla danej okładziny. Przydatne są także gotowe detale wokół okien, ale trzeba je dopasować do grubości izolacji i konkretnego systemu.

• Parapet zewnętrzny powinien odprowadzać wodę poza lico elewacji i mieć boczne zakończenia dopasowane do systemu.
• Membrana przy ościeżu powinna tworzyć ciągłą warstwę ograniczającą nawiewanie izolacji.
• Obróbka nadproża powinna przejmować wodę z wyższej części fasady i kierować ją na zewnątrz.
• Profile przyokienne powinny pozostawiać przewidziane przez system miejsce na ruch panelu oraz szczelinę montażową.
• Przejścia przewodów i rur powinny otrzymać rozwiązania uszczelniające, które nie zamkną szczeliny wentylacyjnej.

Kiedy dylatacja elewacji jest konieczna?

Dylatacja jest konieczna wtedy, gdy przewiduje ją projekt budynku, podział konstrukcyjny albo instrukcja montażu profili i okładziny; nie wolno jej usuwać, aby uzyskać pozornie jednolitą powierzchnię.

Dylatacja elewacji musi przenosić ruch konstrukcji i jednocześnie chronić wnętrze układu przed wodą. Dotyczy to także miejsc styku różnych materiałów, długich pól płyt oraz zmian geometrii budynku. Przykład: pionowa szczelina w elewacji z HPL może wyglądać jak element kompozycji, ale jej realna funkcja to umożliwienie pracy paneli.

Czy fasada wentylowana jest bezpieczna pożarowo?

To zależy od całego rozwiązania i budynku: znaczenie mają wysokość obiektu, klasyfikacje materiałów, pasy ogniowe, sposób wykonania szczeliny oraz wymagania projektu przeciwpożarowego.

Warunki Techniczne określają wymagania dla budynków, natomiast projektant i rzeczoznawca ds. zabezpieczeń przeciwpożarowych oceniają konkretną przegrodę. Nie wolno wyciągać wniosku o bezpieczeństwie wyłącznie z nazwy „fasada wentylowana” albo pojedynczego parametru płyty.

• Wełna mineralna powinna mieć parametry oraz zastosowanie zgodne z projektem i deklaracją właściwości użytkowych.
• Pasy i przegrody przeciwpożarowe trzeba wykonywać zgodnie z przyjętym rozwiązaniem, bez zastępowania ich przypadkową pianką.
• Szczelina wentylacyjna wymaga detali ograniczających rozprzestrzenianie ognia tam, gdzie przewiduje to projekt.
• Okładzina i podkonstrukcja muszą być oceniane razem z izolacją, a nie jako oddzielne produkty.
• Zmiana materiału na budowie wymaga akceptacji projektanta, gdy wpływa na klasyfikację lub detal pożarowy.

Ocena pożarowa fasady należy do projektu konkretnego budynku, ponieważ ten sam panel może pracować w różnych układach i na obiektach o odmiennych wymaganiach.

Ile kosztuje elewacja wentylowana wraz z montażem?

Koszt elewacji wentylowanej zależy przede wszystkim od podkonstrukcji, rodzaju okładziny, liczby detali i trudności kotwienia; przy prostym domu cena samego materiału nie mówi jeszcze, ile zapłacisz za gotową fasadę. Każdą wycenę należy aktualizować przed zamówieniem, ponieważ ceny producentów i wykonawców zmieniają się regionalnie oraz sezonowo.

Nie podaję jednej „ceny za metr”, gdy inwestor nie ma przekroju ściany, wymiarów otworów i wybranego panelu. Fasada z prostych płyt włóknocementowych na łatwej ścianie będzie kalkulowana inaczej niż ceramika z licznymi narożnikami, wysoką attyką i rusztowaniem.

Co najczęściej podnosi koszt fasady?

Największy wpływ na koszt mają ciężka okładzina, gęstsza podkonstrukcja, skomplikowane obróbki, praca na wysokości i słabe podłoże wymagające specjalnego kotwienia.

• Cięższa ceramika może zwiększyć koszt profili, konsol oraz robocizny w porównaniu z lżejszą płytą.
• Duża liczba okien zwiększa zużycie obróbek, taśm, cięć i czasu potrzebnego na dokładne wykonanie ościeży.
• Nierówna ściana może wymagać większych korekt na konsolach i dodatkowej pracy przy ustawianiu płaszczyzny.
• Wysoki budynek generuje koszt rusztowania, transportu pionowego i organizacji bezpiecznej pracy.
• Nietypowy kolor HPL lub format włóknocementu może wydłużyć termin dostawy oraz podnieść cenę zakupu.
• Detale cokołu i attyki wymagają obróbek, które są małe powierzchniowo, ale istotne dla trwałości całej fasady.

Jak odebrać wykonany system?

Odbiór zaczyna się od porównania wykonania z projektem i dokumentacją systemu, a kończy na sprawdzeniu płaszczyzny, mocowań, szczelin, obróbek oraz deklaracji właściwości użytkowych.

Poproś wykonawcę o dokumenty dla zastosowanej wełny mineralnej zgodnej z PN-EN 13162, okładziny, łączników i rusztu. Sprawdź też, czy płyty nie są naprężone, czy szczeliny są równe oraz czy przy cokole i attyce pozostawiono zaprojektowaną drogę wentylacji. Treść nie zastępuje konsultacji z projektantem konstrukcji oraz rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.

Jakie błędy przy elewacji wentylowanej są najgroźniejsze?

Najgroźniejsze błędy to przypadkowy dobór kotew, przerwanie szczeliny wentylacyjnej, brak właściwych obróbek i pominięcie punktów stałych oraz przesuwnych. Nie zawsze są widoczne po odbiorze, ale mogą prowadzić do zawilgocenia izolacji, naprężeń paneli albo problemów z trwałością mocowań.

Czy można zamknąć szczelinę wentylacyjną?

Nie, szczeliny nie należy zamykać materiałem przypadkowym, ponieważ blokada wlotu lub wylotu powietrza odbiera układowi funkcję odprowadzania wilgoci.

Spotkałem elewację, w której ekipa wypełniła dolny wlot pianką „dla szczelności”. Efekt był odwrotny: przy cokole gromadziły się zanieczyszczenia i wilgoć. Właściwą ochronę przed owadami lub gryzoniami zapewniają systemowe siatki i profile wentylacyjne, a nie pełne zatkanie prześwitu.

Dlaczego nie wolno mieszać elementów różnych systemów?

Nie należy mieszać konsol, profili, wkrętów i płyt bez potwierdzenia zgodności, ponieważ elementy systemu mają określoną nośność, tolerancje oraz sposób kompensowania ruchów.

Przykład praktyczny: wkręt zamieniony na „podobny” produkt może mieć inną średnicę łba lub klasę antykorozyjną. Z zewnątrz wszystko wygląda poprawnie, ale detal nie odpowiada już rozwiązaniu przebadanemu i opisanym przez producenta.

• Nie kopiuj rozstawu konsol z innego budynku, ponieważ obciążenie wiatrem i podłoże mogą być inne.
• Nie montuj płyt bez pozostawienia szczelin wymaganych przez producenta, ponieważ materiał potrzebuje miejsca na pracę.
• Nie zastępuj obróbek blacharskich silikonem, ponieważ uszczelniacz nie prowadzi wody tak jak prawidłowy detal.
• Nie przebijaj membrany bez zaplanowanego uszczelnienia, ponieważ powstaje droga nawiewania wilgoci do izolacji.
• Nie zakrywaj kratek wentylacyjnych przy cokole ziemią, żwirem ani grubą warstwą dekoracyjnej opaski.
• Nie odbieraj fasady bez zdjęć warstw ukrytych, ponieważ po zamontowaniu paneli nie da się rzetelnie sprawdzić konsol i izolacji.

Najczęściej zadawane pytania

Czy elewacja wentylowana ociepla dom?

Sama okładzina nie zastępuje izolacji termicznej. Funkcję cieplną pełni zaprojektowana warstwa izolacji, często wełna mineralna, a szczelina wentylacyjna pomaga ograniczać zawilgocenie układu. Grubość i parametry izolacji powinien określić projekt.

Czy w elewacji wentylowanej potrzebna jest membrana?

To zależy od zastosowanego układu oraz rodzaju izolacji. W wielu fasadach stosuje się wiatroizolację dobraną do systemu, aby ograniczyć przewiewanie zewnętrznej części izolacji. Membrana nie może blokować zaprojektowanego odprowadzania wilgoci.

Czy można użyć drewnianego rusztu?

Tak, ale tylko w rozwiązaniu przewidzianym przez projekt i producenta systemu. Przy lekkiej elewacji drewnianej ruszt drewniany może być właściwy, jeśli zachowano wentylowanie i ochronę materiału. Przy ciężkiej okładzinie lub większej wysokości budynku zwykle stosuje się podkonstrukcje dobierane obliczeniowo.

Co oznaczają punkty stałe i przesuwne?

Punkty stałe ustalają położenie profilu albo płyty, a punkty przesuwne umożliwiają kontrolowaną kompensację rozszerzalności materiału. Ich liczba i położenie wynikają z dokumentacji konkretnego systemu. Nie należy ustalać ich samodzielnie na podstawie ogólnych porad.

Czy fasada wentylowana jest ognioodporna?

To zależy od całego rozwiązania, a nie od samej nazwy elewacji. Znaczenie mają materiały, wysokość budynku, wymagane pasy ogniowe oraz wykonanie detali. Ocenę powinien prowadzić projektant, a w wymagających obiektach także rzeczoznawca ds. zabezpieczeń przeciwpożarowych.

Czy można zamontować fasadę wentylowaną na starym murze?

Tak, jeśli stan muru, nośność podłoża i sposób kotwienia potwierdzi osoba uprawniona do oceny rozwiązania. Stary mur wymaga często odkrywek, prób mocowania albo napraw przed montażem. Nie należy zakładać, że każda ściana przyjmie tę samą kotwę.

Źródła i literatura

Jakie dokumenty warto sprawdzić przed rozpoczęciem prac?

Najpierw sprawdź projekt techniczny, dokumentację systemu, deklaracje właściwości użytkowych i rysunki detali. To one określają materiał, sposób kotwienia oraz wymagania dla konkretnej fasady.

Gdzie znaleźć wiarygodne informacje techniczne?

Najbezpieczniej korzystać z instytucji branżowych, aktualnych aktów prawnych oraz instrukcji producenta wybranego systemu. Przed publikacją lub zakupem warto potwierdzić aktualność przepisów w oficjalnym źródle.

1. Instytut Techniki Budowlanej – materiały i opracowania techniczne dotyczące budownictwa oraz przegród zewnętrznych.
2. PN-EN 13162:2015 – norma dotycząca wyrobów z wełny mineralnej stosowanych do izolacji cieplnej.
3. ISAP – Internetowy System Aktów Prawnych – oficjalna baza aktów prawnych, w tym rozporządzenia dotyczącego Warunków Technicznych.
