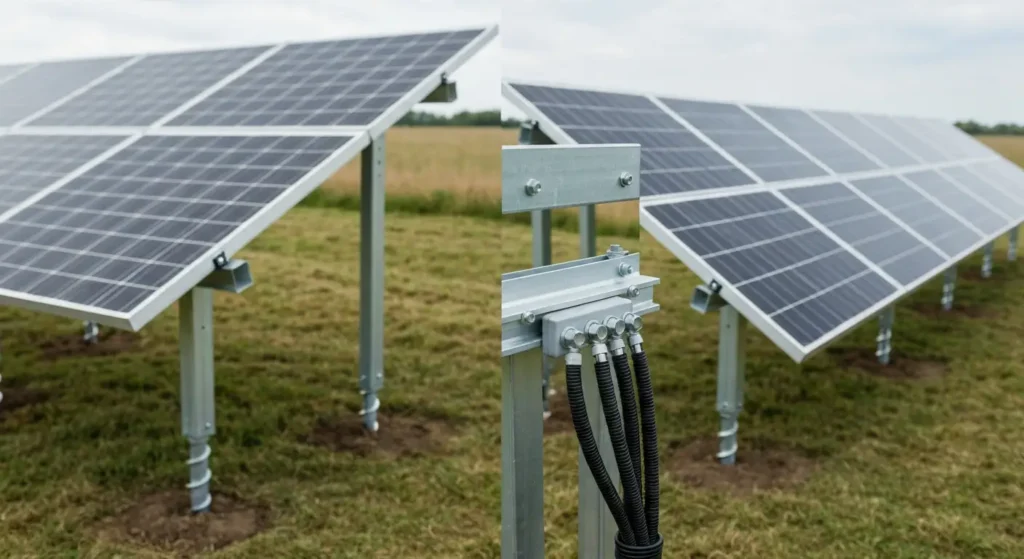

Fotowoltaika na gruncie: wymagania, konstrukcja, odległości i prowadzenie przewodów

Kiedy fotowoltaika na gruncie jest lepsza od dachu?

Fotowoltaika na gruncie to instalacja paneli ustawionych na niezależnej konstrukcji na działce, charakteryzująca się swobodnym doborem orientacji, kąta nachylenia i łatwiejszym dostępem serwisowym. Dla domu z zacienionym lub skomplikowanym dachem może dać lepsze warunki pracy niż montaż na połaci, ale wymaga sprawdzenia MPZP, trasy kablowej i miejsca dla konstrukcji.

Najczęściej polecam to rozwiązanie właścicielom domów z dachami północ-południe, lukarnami, kominami albo starodrzewem od strony południowej. Na gruncie można ustawić moduły dokładnie tam, gdzie przez większość dnia otrzymają światło. Nie znaczy to jednak, że każda wolna część ogrodu nadaje się pod panele.

Czy instalacja fotowoltaiczna na działce zawsze wygrywa z dachem?

Nie, instalacja gruntowa wygrywa wtedy, gdy dach ogranicza orientację, nośność, dostęp montażowy lub pracę modułów przez cień, a działka daje otwartą ekspozycję na południe, wschód albo zachód.

Dach zwykle skraca trasę przewodów i nie zabiera przestrzeni ogrodowej. Z kolei grunt ułatwia mycie modułów, rozbudowę instalacji i ustawienie optymalnego kąta. W mojej praktyce decyzja zapada po porównaniu uzysku, kosztu konstrukcji oraz wykopu, nie po samym oglądaniu wolnego trawnika.

• Dom z dachem pokrytym eternitem lub wymagającym remontu powinien najpierw przejść ocenę konstrukcyjną i zaplanować wymianę pokrycia.
• Działka z szerokim pasem wolnym od drzew po stronie południowej daje konstrukcji pod panele lepszą swobodę ustawienia niż dach z licznymi lukarnami.
• Moduły na gruncie można ustawić w układzie wschód-zachód, gdy inwestor chce rozłożyć produkcję energii na poranek i popołudnie.
• Instalacja DC oddalona od domu wymaga dłuższej, zaprojektowanej trasy kablowej PV oraz ochrony mechanicznej przewodów.
• Ogród intensywnie używany przez dzieci, psy lub sprzęt ogrodowy wymaga przewidzenia ogrodzenia i bezpiecznych przejść serwisowych.

Jak ocenić, czy dach ogranicza uzysk energii?

Najpierw porównaj roczne zacienienie połaci i działki w modelu projektowym, a potem sprawdź rzeczywiste przeszkody: kominy, drzewa, słupy, sąsiednie budynki oraz planowaną zabudowę.

Jeden wysoki komin potrafi okresowo zacieniać kilka modułów w jednym łańcuchu. Drzewo bez liści zimą nie pokazuje pełnego problemu, dlatego analizę wykonuje się dla całego roku. Przy instalacjach złożonych z kilku kierunków projektant może zaproponować osobne stringi lub rozwiązanie z elektroniką modułową, lecz nie zastąpi to dobrego miejsca montażu.

„Dobór miejsca dla generatora PV powinien uwzględniać warunki lokalne, a nie wyłącznie powierzchnię dostępną w dniu pomiaru.” — parafraza zasad projektowania instalacji PV, operator systemu dystrybucyjnego i projektant instalacji

Jakie przykłady przemawiają za montażem na gruncie?

Najlepszym argumentem jest policzony bilans, ale kilka sytuacji powtarza się regularnie na budowach.

1. Dom z dachem skierowanym na północ może wykorzystać gruntowy stelaż ustawiony na południe bez ingerencji w pokrycie.
2. Budynek z małą połacią 35 m² może przenieść planowaną instalację 8 kWp na działkę, zamiast układać moduły na kilku rozproszonych połaciach.
3. Gospodarstwo z dużym zużyciem energii rano i wieczorem może rozważyć układ wschód-zachód po analizie profilu zużycia.
4. Dom z nowym dachem objętym gwarancją może uniknąć dodatkowych przejść przez pokrycie, jeżeli konstrukcja gruntowa ma uzasadnienie techniczne.
5. Działka rekreacyjna z wysokimi sosnami po południu może wymagać najpierw analizy zacienienia, bo sam montaż na otwartej polanie nie gwarantuje dobrego uzysku.

Jeżeli rozważasz oba warianty, porównaj też fotowoltaikę na dachu. Liczy się nie tylko cena modułów, lecz także zakres robót ziemnych, konstrukcja, ubezpieczenie i przyszły serwis.

Czy fotowoltaika na gruncie wymaga zgłoszenia lub pozwolenia?

Formalności dla fotowoltaiki na gruncie zależą od parametrów instalacji, sposobu posadowienia, zapisów planu miejscowego i aktualnych przepisów. Przed zakupem konstrukcji sprawdź Prawo budowlane w systemie ISAP, MPZP oraz stanowisko właściwego organu administracji, ponieważ lokalne uwarunkowania mogą zmienić procedurę.

Nie traktuję odpowiedzi znalezionej w internetowym komentarzu jako decyzji dla konkretnej działki. Przepisy zmieniają się, a urząd ocenia inwestycję w jej faktycznym kontekście: lokalizacji, skali, sposobie związania konstrukcji z gruntem i zapisach planistycznych. Dane prawne trzeba sprawdzić bezpośrednio przed rozpoczęciem inwestycji.

Jak sprawdzić MPZP, decyzję WZ i przepisy lokalne?

Najpierw pobierz obowiązujący MPZP z urzędu gminy lub miasta, a gdy planu nie ma, ustal, czy dla działki potrzebna jest decyzja o warunkach zabudowy oraz jak urząd kwalifikuje planowane roboty.

MPZP może określać przeznaczenie terenu, ochronę krajobrazu, zasady zabudowy albo ograniczenia wynikające z ochrony konserwatorskiej. W dokumentach sprawdzam także przebieg uzbrojenia, strefy ochronne i dostęp do drogi. Decyzja o warunkach zabudowy nie jest zamiennikiem planu – ma znaczenie tam, gdzie plan miejscowy nie obowiązuje.

• Wypis i wyrys z MPZP pokazują przeznaczenie działki oraz ograniczenia, które projektant powinien uwzględnić przed doborem lokalizacji konstrukcji.
• Decyzja o warunkach zabudowy może być potrzebna na obszarze bez planu miejscowego, zależnie od zakresu inwestycji i interpretacji właściwego urzędu.
• Prawo budowlane reguluje procedury budowlane, dlatego aktualny tekst aktu w ISAP należy sprawdzić przed podpisaniem umowy montażowej.
• GUNB publikuje materiały dla inwestorów, które pomagają rozróżnić podstawowe procedury, ale nie zastępują informacji wydanej dla danej działki.
• Operator systemu dystrybucyjnego określa warunki przyłączenia i wymagania techniczne związane z pracą mikroinstalacji w sieci.

„Ocena obowiązków inwestora wymaga odniesienia do aktualnego stanu prawnego i konkretnych cech zamierzenia budowlanego.” — parafraza informacji dla inwestorów, Główny Urząd Nadzoru Budowlanego, 2024

Czy odległość od granicy działki ma jedną stałą wartość?

Nie, nie istnieje jedna bezpieczna liczba odległości od granicy, którą można zastosować do każdej konstrukcji PV bez sprawdzenia MPZP, projektu i lokalnych ograniczeń.

Granica działki to dopiero początek analizy. Trzeba uwzględnić wysokość stołów, ogrodzenie, cień rzucany na sąsiedni teren, przejazd serwisowy, sieci podziemne oraz ewentualne wymogi ochrony przeciwpożarowej. Projektant i urząd powinni potwierdzić rozwiązanie dla konkretnej lokalizacji.

Kiedy skonsultować sprawę z urzędem i projektantem?

Skonsultuj inwestycję przed zamówieniem konstrukcji, gdy działka leży przy obszarze chronionym, ma nietypowe przeznaczenie w MPZP, znajduje się pod linią energetyczną albo wymaga znacznych robót ziemnych.

To także właściwy moment, by ustalić przebieg przyszłej rozbudowy domu, drenażu i ogrodu. Źle ustawiony pierwszy rząd paneli może zablokować wjazd koparki lub miejsce na zbiornik retencyjny. Treść nie zastępuje konsultacji z projektantem, elektrykiem ani właściwym urzędem.

1. Sprawdź numer ewidencyjny działki i pobierz dokumenty planistyczne z gminy lub miasta.
2. Oznacz na mapie budynek, granice, istniejące drzewa, przyłącza i planowaną trasę do rozdzielnicy.
3. Przedstaw założenia projektantowi z uprawnieniami oraz zapytaj urząd o procedurę właściwą dla planowanego rozwiązania.
4. Ustal z operatorem systemu dystrybucyjnego wymagania przyłączeniowe przed końcowym doborem falownika.
5. Zachowaj pisemne odpowiedzi, mapy i uzgodnienia w dokumentacji inwestycji.

Więcej o kolejności działań omawiają formalności budowlane przed inwestycją.

Jak wybrać miejsce na panele na gruncie?

Najlepsze miejsce dla paneli na gruncie łączy możliwie małe zacienienie przez cały rok, dogodny dojazd montażowy i krótką, bezpieczną trasę do budynku. Analiza powinna objąć MPZP, drzewa, budynki, planowane nasadzenia oraz lokalizację rozdzielnicy, a nie tylko południową część trawnika.

W terenie zaczynam od zwykłej obserwacji. Staję w miejscu planowanego stołu, patrzę na linię koron drzew i sprawdzam, co znajduje się na działkach sąsiadujących. Dopiero później warto modelować uzysk. Symulacja z nieaktualnym obrysem drzew bywa ładna, lecz niewiele pomaga.

Jak rozpoznać zacienienie paneli o różnych porach roku?

Zacienienie paneli rozpoznasz, analizując przeszkody rano, w południe i po południu oraz porównując ich cień dla sezonu letniego i zimowego, gdy słońce znajduje się znacznie niżej.

Nie wystarczy spojrzeć na działkę w lipcu o godzinie 12. Drzewo, komin lub sąsiedni budynek mogą najdłużej zacieniać moduły zimą, kiedy promienie padają pod małym kątem. W projekcie przydaje się model 3D, fotografia panoramiczna i pomiar wysokości przeszkód.

• Wysokie drzewa po stronie południowej stanowią ryzyko zacienienia paneli nawet wtedy, gdy w dniu oględzin ich cień nie dochodzi do konstrukcji.
• Słup energetyczny lub latarnia mogą tworzyć wąski cień, który okresowo wpływa na pracę części modułów w jednym stringu.
• Nowe nasadzenia powinny znaleźć się poza przewidywaną strefą cienia konstrukcji, aby nie obniżać uzysku po kilku latach.
• Wjazd dla samochodu dostawczego musi pozostać dostępny podczas montażu, wymiany modułu i prac przy ogrodzeniu.
• Trasa kablowa PV powinna omijać miejsca, gdzie planujesz oczko wodne, drenaż, taras albo przyszły garaż.

Czy panele powinny być skierowane dokładnie na południe?

Nie zawsze, ponieważ kierunek ustawienia dobiera się do warunków działki, profilu zużycia energii, zacienienia i możliwości konstrukcji, a nie do jednej uniwersalnej zasady.

Południe często daje wysoką produkcję w środku dnia. Układ wschód-zachód może natomiast lepiej rozłożyć generację na godziny poranne i popołudniowe. Przy autokonsumpcji liczy się, kiedy dom realnie zużywa energię – pompa ciepła, klimatyzacja, ładowarka auta czy sprzęt warsztatowy.

Jak zaplanować dostęp sprzętu i przyszłe prace w ogrodzie?

Zacznij od wytyczenia na mapie pasa dla koparki, miejsca składowania konstrukcji i przejścia do każdego rzędu, a dopiero potem wyznacz ostateczne położenie modułów.

Obserwuję regularnie, że źle zaplanowany wykop komplikuje później odwodnienie i ogród. Przewód poprowadzony na skróty przez środek rabaty jest kłopotem przy każdym nasadzeniu. Warto zachować dokumentację zdjęciową wykopu przed zasypaniem.

1. Wyznacz teren konstrukcji palikami i przejdź całą trasę od paneli do planowanej rozdzielnicy.
2. Sprawdź, czy samochód z modułami oraz urządzenie do montażu fundamentów dojadą bez niszczenia istniejącej nawierzchni.
3. Ustal miejsce odkładu ziemi z wykopu, aby nie zasypać odwodnienia ani korzeni drzew.
4. Zaplanuj dojście do falownika, rozdzielnicy i punktów uziemienia bez rozbierania części ogrodu.
5. Oznacz na planie przyszłe elementy działki, takie jak wiata, taras, zbiornik retencyjny i brama przesuwna.

Jak dobrać konstrukcję gruntową?

Konstrukcja pod panele musi przenieść ciężar modułów oraz obciążenia wiatrem i śniegiem, dlatego jej dobór wynika z badań gruntu, lokalizacji, geometrii stołów i projektu. Eurokod 1 opisuje zasady wyznaczania oddziaływań klimatycznych, a Polski Komitet Normalizacyjny wskazuje normowe podstawy projektowania takich obciążeń.

Najtańszy stelaż w katalogu nie jest automatycznie najtańszy po montażu. Słaby grunt, wysoki poziom wód albo warstwa nasypowa potrafią zmienić metodę posadowienia i koszt robót. Producent systemu powinien przekazać dokumentację oraz wymagania dotyczące montażu.

Czym różnią się pale wbijane, śruby gruntowe i fundamenty betonowe?

Pale wbijane, śruby gruntowe i fundamenty betonowe różnią się sposobem przenoszenia obciążeń, zakresem robót ziemnych oraz przydatnością do konkretnych warunków gruntowych, więc nie należy wybierać ich bez rozpoznania podłoża.

Tabela porównuje metody na poziomie ogólnym. Ostateczne fundamentowanie konstrukcji musi uwzględnić dokumentację systemu, warunki gruntowo-wodne i obciążenia obliczone przez osobę odpowiedzialną za projekt.

Jak chronić stalową konstrukcję przed korozją?

Najpierw wybierz system o parametrach potwierdzonych przez producenta, a następnie unikaj uszkodzenia powłok antykorozyjnych podczas transportu, cięcia i montażu.

Stal ocynkowana nie lubi improwizacji z tarczą szlifierską i przypadkową farbą. Szczególnej kontroli wymagają strefy styku, połączenia śrubowe i miejsca, gdzie stoi woda. Agresywne środowisko, na przykład bliskość nawozów, soli lub intensywnie nawadnianego gruntu, trzeba wskazać projektantowi.

• Dokumentacja producenta konstrukcji powinna określać klasę elementów, momenty dokręcania i sposób montażu połączeń.
• Eurokod 1 stanowi podstawę uwzględniania oddziaływań śniegu i wiatru, a ich wartość zależy od lokalizacji oraz geometrii konstrukcji.
• Uszkodzoną powłokę cynkową należy ocenić zgodnie z instrukcją producenta systemu, zamiast maskować przypadkowym preparatem.
• Woda stojąca przy słupach konstrukcji zwiększa ryzyko problemów eksploatacyjnych, dlatego teren powinien mieć zaplanowane odwodnienie.
• Moduły należy mocować wyłącznie w strefach montażowych wskazanych przez ich producenta, aby nie naruszyć warunków gwarancji.

„Oddziaływania śniegu i wiatru dobiera się do warunków lokalnych oraz zasad normowego projektowania, a nie według jednego schematu dla całego kraju.” — parafraza zasad Eurokodu 1, Polski Komitet Normalizacyjny, 2010

Jaką rolę mają badania gruntu?

Badania gruntu pokazują warstwy podłoża, poziom wody i możliwe ograniczenia posadowienia, dzięki czemu projektant może dobrać konstrukcję bez zgadywania.

Na działce po rozbiórce starego budynku często występuje niejednorodny nasyp. Na gruncie gliniastym problemem może być woda i rozsadzanie przez mróz, a na piaszczystym – nośność dla wybranej metody kotwienia. To nie jest miejsce na kopiowanie rozwiązania od sąsiada.

1. Zamów rozpoznanie warunków gruntowych adekwatne do skali inwestycji i wymogów projektanta.
2. Porównaj wyniki z planowaną lokalizacją rzędów, wykopu kablowego oraz odwodnienia działki.
3. Dobierz system montażowy zgodny z obciążeniami wiatrem i śniegiem dla danej lokalizacji.
4. Sprawdź dokumentację techniczną modułów, zacisków, profili i fundamentów przed dostawą na budowę.
5. Nie zmieniaj samodzielnie liczby podpór ani długości elementów po rozpoczęciu montażu.

Jakie zachować odległości i przejścia serwisowe?

Rozstaw rzędów paneli powinien ograniczać wzajemne zacienienie i zapewniać dostęp do koszenia, mycia oraz napraw, ale jego konkretną wartość wynika z wysokości konstrukcji, kąta nachylenia, kierunku ustawienia i warunków lokalnych. Eurokod 1, MPZP oraz projekt pomagają ocenić konstrukcję, a nie podają jednej odległości właściwej dla każdej działki.

W praktyce zostawiam miejsce, przez które człowiek przejdzie z narzędziami bez ocierania o przewody i dolną krawędź modułów. Jeśli teren kosisz traktorkiem, uwzględnij jego szerokość, promień skrętu i możliwość zawracania. Późniejsza walka z chwastami między rzędami szybko psuje estetykę instalacji.

Jak oblicza się rozstaw rzędów paneli?

Rozstaw rzędów wyznacza się na podstawie wysokości i kąta stołu, położenia słońca oraz przyjętego dopuszczalnego zacienienia, dlatego obliczenie powinno znaleźć się w projekcie lub dokumentacji wykonawczej.

Im wyższy tył stołu i większy kąt nachylenia, tym dłuższy cień. Projektant analizuje szczególnie okres zimowy, gdy słońce jest nisko. Zbyt mały rozstaw poprawia upakowanie modułów na planie, ale może obniżyć produkcję i utrudnić serwis.

• Wysokość dolnej krawędzi modułów powinna uwzględniać ukształtowanie terenu, roślinność oraz możliwość wykonywania prac porządkowych.
• Kąt nachylenia wpływa jednocześnie na odpływ wody, obciążenie wiatrem i długość cienia rzucanego na następny rząd.
• Rozstaw rzędów musi umożliwić dostęp serwisowy do połączeń konstrukcji, skrzynek i przewodów instalacji DC.
• MPZP może narzucać ograniczenia zagospodarowania działki, dlatego plan konstrukcji warto porównać z jego zapisami przed montażem.
• Ogrodzenie powinno pozostawić przestrzeń na kontrolę tylnej części stołów i nie może kolidować z przejazdem serwisowym.

Czy trzeba zostawić miejsce na koszenie i mycie paneli?

Tak, przejście serwisowe powinno umożliwiać regularne koszenie roślinności, kontrolę przewodów, odśnieżanie w razie potrzeby i bezpieczny dostęp do każdego rzędu.

Nie każdą instalację trzeba rutynowo myć, bo opady często usuwają część zabrudzeń. Jednak pył z drogi, pyłki, ptasie odchody lub osady z gospodarstwa mogą lokalnie pogarszać pracę modułów. Bez dojścia ekipa serwisowa może zadeptać rabaty albo uszkodzić przewody prowadzone zbyt płytko.

Jak zaplanować odległość od domu i granic?

Odległość od domu i granic ustala się po połączeniu wymagań projektu, długości przewodów, zacienienia, ochrony przeciwpożarowej, MPZP i warunków działki, a nie według jednej liczby znalezionej w poradniku.

Krótka trasa do falownika jest korzystna, lecz nie może prowadzić przez przyszły taras, drenaż lub miejsce wykopu pod fundament. Przy granicy trzeba uwzględnić również cień, możliwość naprawy od własnej strony i lokalne przepisy. Takie ustalenia wpisz do dokumentacji przed pierwszym odwiertem.

1. Wytycz na mapie obrys konstrukcji wraz z pasem roboczym po wszystkich stronach stołów.
2. Porównaj obrys z granicami działki, istniejącym uzbrojeniem i zapisami MPZP fotowoltaika.
3. Oceń długość przewodów DC i AC oraz miejsce na urządzenia zabezpieczające.
4. Zapewnij dojście do każdego modułu bez konieczności demontowania ogrodzenia lub nasadzeń.
5. Zweryfikuj końcowy układ z projektantem i właściwym urzędem przed rozpoczęciem robót.

Jak prowadzić przewody od paneli do domu?

Przewody od paneli do domu prowadzi się według projektu elektrycznego, z rozdzieleniem obwodów instalacji DC i AC, ochroną przed uszkodzeniem mechanicznym oraz oznaczeniem trasy. Długość, przekrój, sposób ułożenia i miejsce przejścia do budynku zależą od obliczeń, warunków terenowych i wymagań operatora systemu dystrybucyjnego.

Nie podaję uniwersalnej głębokości wykopu, bo bez projektu mogłaby być błędna dla konkretnego terenu i instalacji. Trasa kablowa PV ma pozostać czytelna po latach. Zdjęcia, szkic z wymiarami i oznaczenie punktów charakterystycznych oszczędzają później wiele nerwów.

Jak zaprojektować trasę kablową PV krok po kroku?

Zacznij od wyznaczenia najbezpieczniejszej drogi między konstrukcją a rozdzielnicą, a następnie dobierz przewody, osłony i zabezpieczenia na podstawie projektu oraz obliczeń elektryka.

1. Oznacz lokalizację modułów, falownika, rozdzielnicy i istniejących instalacji podziemnych na aktualnej mapie działki.
2. Wybierz trasę, która omija korzenie dużych drzew, przyszłe fundamenty, drenaż, zbiornik retencyjny i częste przejazdy pojazdów.
3. Rozdziel obwody instalacji DC od odcinków AC zgodnie z projektem i zaleceniami zastosowanych urządzeń.
4. Dobierz przekrój przewodów po obliczeniu obciążenia, długości oraz dopuszczalnych spadków napięcia przez uprawnioną osobę.
5. Zastosuj ochronę mechaniczną i trwałe oznaczenie przebiegu kabla, aby przyszłe prace ziemne nie uszkodziły instalacji.
6. Wykonaj dokumentację powykonawczą z fotografiami wykopu przed zasypaniem oraz nanieś trasę na plan działki.

Jak zabezpieczyć przejście przewodów do budynku?

Przejście do budynku powinno zachować szczelność przegrody, ochronę mechaniczną kabla i zgodność z projektem, tak aby wilgoć, ruch gruntu ani prace elewacyjne nie uszkodziły instalacji.

W praktyce najwięcej problemów pojawia się na granicy gruntu i ściany: kabel wychodzi bez osłony, uszczelnienie pęka albo wykonawca później wierci w tym miejscu pod opaskę. Przejście trzeba skoordynować z izolacją fundamentów, elewacją i odwodnieniem. Elektryk powinien potwierdzić rozwiązanie przed zalaniem lub zasypaniem.

• Przepust przez ścianę wymaga szczelnego rozwiązania dopasowanego do rodzaju przegrody i jej hydroizolacji.
• Osłona mechaniczna kabla musi chronić przewód przed naciskiem gruntu, kamieniami i przypadkowym uszkodzeniem podczas prac ogrodowych.
• Oznaczenie trasy kablowej PV ułatwia lokalizację instalacji podczas montażu nawodnienia lub sadzenia drzew.
• Falownik powinien znaleźć się w miejscu umożliwiającym kontrolę, serwis i warunki pracy zgodne z instrukcją producenta.
• Rozdzielnica po stronie DC i AC wymaga uporządkowanego opisu obwodów, aby serwisant nie identyfikował przewodów metodą prób.

Czy instalację DC i AC można prowadzić razem?

To zależy od projektu i zastosowanego systemu, ale obwody DC oraz AC należy wyraźnie rozdzielać i prowadzić zgodnie z zasadami bezpieczeństwa, aby ograniczyć ryzyko błędów montażowych oraz zakłóceń.

Instalacja DC pracuje przy napięciu pojawiającym się już przy oświetleniu modułów, dlatego jej odłączenie i oznakowanie wymagają szczególnej uwagi. Nie improwizuj z puszkami, złączami ani przedłużaniem przewodów. Wszystkie komponenty muszą być kompatybilne i dobrane przez wykonawcę posiadającego odpowiednie kwalifikacje.

Jak zabezpieczyć instalację przed uszkodzeniem?

Instalację gruntową chroni połączenie poprawnego uziemienia PV, ochrony przepięciowej, solidnej konstrukcji, kontroli złączy i ograniczenia dostępu osób postronnych. Skuteczne zabezpieczenie nie polega na jednym urządzeniu – wymaga projektu zgodnego z warunkami działki, instrukcjami producentów i wymaganiami operatora systemu dystrybucyjnego.

Największym błędem jest myślenie, że ogrodzenie rozwiązuje wszystkie problemy. Nie zabezpieczy ono źle dobranego ogranicznika przepięć, luźnego złącza ani przewodu uszkodzonego łopatą. Bezpieczeństwo zaczyna się od projektu, a kończy na odbiorze i okresowych kontrolach.

Jak działa uziemienie PV i ochrona przepięciowa?

Uziemienie PV i ochrona przepięciowa ograniczają skutki części zakłóceń oraz przepięć, lecz ich układ musi zostać zaprojektowany dla konkretnej instalacji, budynku i warunków ochrony odgromowej.

Projektant ocenia istniejącą instalację odgromową, połączenia wyrównawcze, lokalizację falownika i prowadzenie przewodów. Dobiera też rozwiązania po stronie DC i AC. Nie wolno samodzielnie łączyć elementów „na wszelki wypadek”, gdy nie zna się zasad koordynacji zabezpieczeń.

• Uziemienie PV powinno być wykonane według projektu oraz zweryfikowane pomiarami przez osobę z odpowiednimi uprawnieniami.
• Ochrona przepięciowa wymaga doboru urządzeń do architektury instalacji, a nie zakupu dowolnego ogranicznika z katalogu.
• Połączenia wyrównawcze muszą być dostępne do kontroli i opisane w dokumentacji powykonawczej.
• Instalacja DC powinna mieć trwałe oznaczenia ostrzegające o obecności napięcia po stronie modułów.
• Operator systemu dystrybucyjnego może wymagać określonych parametrów urządzeń oraz dokumentów przy zgłoszeniu przyłączenia.

Czy ogrodzenie konstrukcji jest konieczne?

To zależy od lokalizacji, ryzyka dostępu osób postronnych, obecności zwierząt i projektu, ale ogrodzenie jest rozsądne tam, gdzie moduły lub przewody mogą zostać łatwo uszkodzone.

Na prywatnej, zamkniętej posesji wystarczające może być odpowiednie ustawienie instalacji poza strefą zabawy. Przy działce otwartej, rekreacyjnej lub przy drodze ryzyko wandalizmu rośnie. Ogrodzenie nie może jednak blokować serwisu ani tworzyć miejsca, gdzie zbiera się roślinność i wilgoć.

Jak wygląda odbiór i dokumentacja instalacji?

Odbiór powinien potwierdzić zgodność wykonania z projektem, obejmować wymagane pomiary oraz pozostawić inwestorowi dokumentację urządzeń, tras kablowych i zabezpieczeń.

Przy odbiorze pytam wykonawcę nie tylko o uruchomienie aplikacji. Proszę o schemat, protokoły, instrukcje, karty gwarancyjne, dokumentację konstrukcji i zdjęcia ukrytych etapów robót. To właśnie te materiały pomagają po kilku latach przy rozbudowie, awarii albo ubezpieczeniu szkody.

1. Porównaj wykonanie konstrukcji i rozmieszczenie modułów z zatwierdzonym projektem oraz dokumentacją producenta.
2. Odbierz protokoły pomiarów elektrycznych sporządzone przez osobę uprawnioną do ich wykonania.
3. Sprawdź opis rozdzielnic, falownika, obwodów DC i AC oraz urządzeń ochrony przepięciowej.
4. Poproś o schemat jednokreskowy, instrukcje obsługi, gwarancje i dokumentację powykonawczą trasy kablowej.
5. Zgłoś instalację do operatora systemu dystrybucyjnego według aktualnej procedury i zachowaj potwierdzenie.

Przy planowaniu wielkości generatora przyda się także dobór mocy instalacji PV. Treść nie zastępuje konsultacji z projektantem, elektrykiem, rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych ani właściwym urzędem.

Najczęściej zadawane pytania

Czy fotowoltaika na gruncie wymaga pozwolenia?

To zależy od parametrów instalacji, sposobu posadowienia, lokalizacji i aktualnych przepisów. Przed rozpoczęciem prac sprawdź Prawo budowlane w ISAP, MPZP oraz stanowisko właściwego urzędu. Nie opieraj decyzji wyłącznie na informacji dotyczącej innej działki.

Jak daleko od domu postawić panele?

Odległość powinna wynikać z projektu, długości tras kablowych, zacienienia, dostępu serwisowego i lokalnych ograniczeń. Nie ma jednej liczby dobrej dla każdej posesji. Krótsza trasa nie może kolidować z odwodnieniem, tarasem, fundamentami ani przyszłą rozbudową domu.

Czy panele na gruncie wymagają fundamentów?

Tak, konstrukcja musi zostać bezpiecznie posadowiona, ale metoda zależy od gruntu, systemu i obciążeń. Stosuje się między innymi pale wbijane, śruby gruntowe albo fundamenty betonowe. Dobór powinien uwzględniać nośność podłoża oraz wiatr i śnieg zgodnie z założeniami projektu.

Jak głęboko prowadzić kabel do domu?

Głębokość i sposób prowadzenia przewodu określa projekt instalacji elektrycznej oraz warunki terenowe. Należy unikać porad opartych na jednej uniwersalnej wartości, ponieważ znaczenie mają także rodzaj osłony, kolizje z innymi sieciami i przejazdy pojazdów. Trasę trzeba oznaczyć i udokumentować przed zasypaniem.

Czy panele na gruncie trzeba ogrodzić?

To zależy od miejsca montażu, ryzyka uszkodzeń, obecności dzieci lub zwierząt oraz dostępności terenu dla osób postronnych. Ogrodzenie może ograniczyć ryzyko mechanicznego uszkodzenia modułów, lecz nie zastępuje uziemienia, ochrony przepięciowej ani poprawnego montażu. Musi też pozostawić dojście serwisowe.

Czy panele mogą stać pod drzewami?

Nie powinny znajdować się w miejscu, gdzie korony drzew regularnie rzucają cień na moduły. Problem bywa największy rano, późnym popołudniem i zimą, gdy słońce jest nisko. Przed montażem przeanalizuj także przyszły wzrost drzew oraz możliwość spadania gałęzi.

Czy można samodzielnie zamontować konstrukcję pod panele?

Proste prace ziemne nie zwalniają z konieczności stosowania projektu, instrukcji producenta i zasad bezpieczeństwa. Konstrukcja przenosi obciążenia wiatrem oraz śniegiem, a instalacja elektryczna wymaga kompetencji i pomiarów. Samodzielne zmiany w systemie mogą unieważnić gwarancję lub stworzyć zagrożenie.

Źródła i literatura

1. ISAP Sejm – Ustawa z 7 lipca 1994 r. – Prawo budowlane, tekst aktualny należy sprawdzić przed publikacją i rozpoczęciem inwestycji.
2. Główny Urząd Nadzoru Budowlanego – informacje dla inwestorów, materiały urzędowe, 2024.
3. Polski Komitet Normalizacyjny – Eurokody, w tym Eurokod 1 dotyczący oddziaływań śniegu i wiatru, 2010.
4. Ministerstwo Klimatu i Środowiska – informacje dotyczące energetyki i odnawialnych źródeł energii.
5. Urząd Regulacji Energetyki – informacje o rynku energii i odbiorcach energii elektrycznej.

Tomasz Górski

Prowadził budowy domów jednorodzinnych jako kierownik robót. Pisze o technologiach, kosztach i błędach wykonawczych z perspektywy placu budowy, a nie tylko normy.
