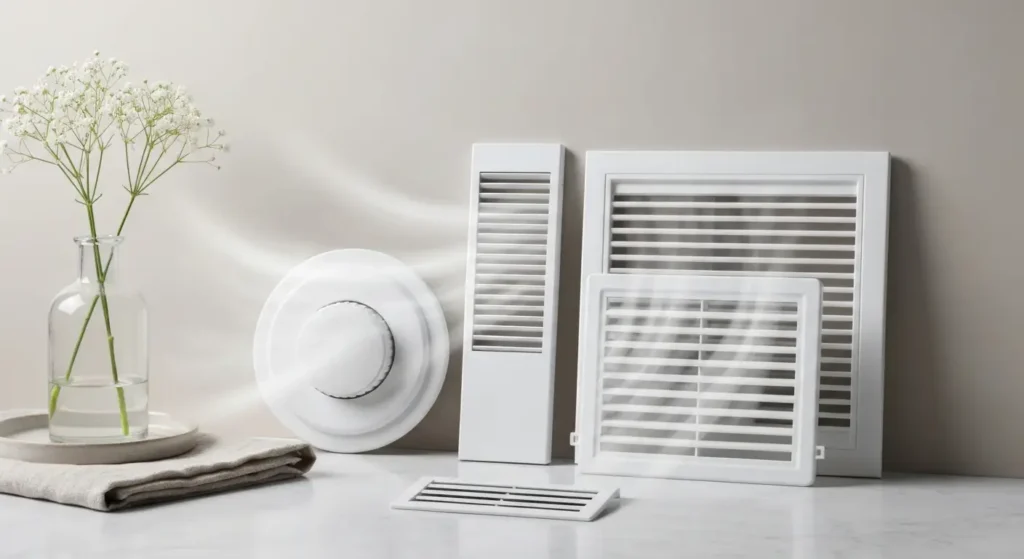

Nawiewniki, anemostaty i kratki wentylacyjne: rozmieszczenie oraz regulacja przepływu

Funkcja nawiewników, anemostatów i kratek

Nawiewniki, anemostaty i kratki wentylacyjne tworzą drogę przepływu powietrza od pokoi „czystych” do kuchni, łazienki i WC. Polski Komitet Normalizacyjny w normie PN-83/B-03430 opisuje wymagania wentylacji mieszkań, a aktualne wymagania budowlane publikuje ISAP; sam wygląd kratki nie potwierdza jednak poprawnej wydajności instalacji.

Czym różni się nawiewnik od kratki wentylacyjnej?

Nawiewnik okienny doprowadza powietrze z zewnątrz, natomiast kratka wentylacyjna zwykle osłania miejsce wywiewu do kanału. To dwa przeciwne końce tego samego obiegu, dlatego zaklejenie nawiewnika może osłabić ciąg w kratce, nawet gdy kanał jest drożny.

Z mojej praktyki przy odbiorach mieszkań wynika, że najczęstsza pomyłka polega na traktowaniu kratki jako urządzenia „zasysającego”. W wentylacji grawitacyjnej kratka nie wytwarza podciśnienia sama z siebie. Korzysta z różnicy temperatur, wysokości kanału i dopływu świeżego powietrza.

• Nawiewnik higrosterowany reaguje na wilgotność powietrza w pomieszczeniu i może zwiększać otwarcie, gdy rośnie poziom pary wodnej.
• Nawiewnik ciśnieniowy ogranicza zmianę strumienia przy silniejszym wietrze, lecz jego dobór musi uwzględniać parametry okna i systemu.
• Kratka wentylacyjna osłania zakończenie kanału wywiewnego oraz umożliwia jego okresowe czyszczenie i kontrolę.
• Anemostat jest regulowanym zakończeniem kanału, stosowanym zwykle w instalacji mechanicznej z przewodami.
• Rekuperator wymusza ruch powietrza wentylatorami i odzyskuje część ciepła z powietrza usuwanego.

Czym jest anemostat nawiewny i wywiewny?

Anemostat to regulowany zakończeniowy element instalacji kanałowej, charakteryzujący się możliwością nastawy szczeliny, kierunkiem pracy oraz oporem przepływu. Anemostat nawiewny rozprowadza powietrze do pokoju, a anemostat wywiewny odbiera je z pomieszczenia i kieruje do centrali lub kanału.

Nie każdy okrągły talerz pod sufitem działa tak samo. W instalacji mechanicznej producent przewiduje określony typ elementu na nawiew i wywiew. Zamiana ich miejscami albo montaż dekoracyjnej osłony o małym prześwicie potrafi wywołać szum oraz rozregulować bilans powietrza.

„Pomieszczenia przeznaczone na pobyt ludzi powinny mieć zapewnioną wymianę powietrza wynikającą z ich przeznaczenia i sposobu użytkowania.” — Rozporządzenie w sprawie Warunków Technicznych, ISAP, stan prawny do weryfikacji przed publikacją

Najprostsza zasada brzmi: powietrze ma wejść do salonu lub sypialni, przejść przez mieszkanie i wyjść przez strefę wilgotną. Taką kolejność potwierdza projekt oraz wymagania dla wentylacji budynków mieszkalnych (źródło: PN-83/B-03430, Polski Komitet Normalizacyjny, 1983).

Jak działa przepływ powietrza między nawiewem a wywiewem?

Przepływ powietrza w domu powinien prowadzić z salonu, sypialni i gabinetu do kuchni, łazienki, WC oraz garderoby. W wentylacji grawitacyjnej kierunek zależy od warunków atmosferycznych i dopływu powietrza, a w układzie z rekuperatorem kontrolują go wentylatory oraz regulacja instalacji.

Dlaczego powietrze nie może kończyć drogi w sypialni?

Powietrze nawiewane do sypialni musi mieć dalszą drogę do punktu wywiewnego. Jeśli szczelne drzwi zamkną przejście, w pokoju rośnie stężenie dwutlenku węgla i wilgoci, a wywiew w łazience może pracować słabiej. Sam nawiewnik nie rozwiąże problemu bez drożnego transferu.

Przykład: w domu z trzema sypialniami nawiew umieszczono w każdym pokoju, ale pod drzwiami pozostawiono zaledwie kilka milimetrów szczeliny. Po kąpieli lustro długo parowało, ponieważ powietrze nie miało wygodnej drogi do łazienki. Korekta przejść między pomieszczeniami dała lepszy efekt niż wymiana kratki.

Wentylacja grawitacyjna czy mechaniczna – co zmienia?

Wentylacja grawitacyjna korzysta z kanałów i różnicy ciśnień, a wentylacja mechaniczna wykorzystuje wentylatory oraz kanały rozdzielcze. Wentylacja mechaniczna z rekuperacją daje większą kontrolę nad strumieniami, lecz wymaga uruchomienia przez osobę dysponującą projektem i przyrządem pomiarowym.

• Salon powinien otrzymać nawiew, ponieważ jest pomieszczeniem o dłuższym czasie przebywania domowników.
• Łazienka powinna mieć wywiew, ponieważ para po kąpieli wymaga szybkiego odprowadzenia poza strefę mieszkalną.
• Kuchnia wymaga skutecznego wywiewu, gdyż gotowanie zwiększa wilgotność oraz ilość zapachów.
• WC powinno mieć punkt wywiewny, aby powietrze nie wracało do korytarza i pokoi.
• Garderoba często wymaga drogi przepływu do wywiewu, szczególnie gdy jest zamknięta i styka się z chłodną przegrodą.

Skuteczna wentylacja nie polega na „mocnej kratce”, lecz na zamkniętym obiegu: kontrolowanym nawiewie, przejściach pod drzwiami i odbiorze powietrza w strefie wilgotnej.

Gdzie montować nawiewniki okienne i anemostaty?

Rozmieszczenie nawiewników okiennych i anemostatów powinno wynikać z projektu, funkcji pokoju oraz instrukcji producenta. Punkt nawiewny planuje się z dala od miejsca stałego przebywania, a wywiew w kuchni, łazience, WC i pomieszczeniach pomocniczych; wymagania techniczne należy sprawdzić w aktualnym tekście Warunków Technicznych w ISAP.

Gdzie montować nawiewnik okienny w salonie i sypialni?

Nawiewnik okienny montuje się zwykle w górnej części okna lub ramy, zgodnie z systemem okiennym i dokumentacją producenta. Wyżej położony nawiew sprzyja mieszaniu chłodniejszego powietrza z cieplejszym powietrzem pod sufitem, zanim strumień dotrze do strefy, w której siedzą lub śpią domownicy.

Przykład drugi: przy biurku ustawionym bezpośrednio pod nawiewnikiem użytkownik odczuwał przeciąg, choć bilans wentylacji był poprawny. Przesunięcie stanowiska o kilkadziesiąt centymetrów i regulacja nawiewnika zgodnie z instrukcją poprawiły komfort bez zamykania dopływu powietrza.

Gdzie umieścić anemostaty w kuchni i łazience?

Anemostat wywiewny umieszcza się w suficie lub wysoko na ścianie w strefie wymagającej usuwania wilgoci i zapachów, zgodnie z trasą kanałów oraz projektem. W łazience punkt nie może zostać zasłonięty zabudową, a w kuchni trzeba odróżnić wentylację ogólną od pracy okapu.

Okap kuchenny nie zawsze wolno podłączać do kanału wentylacji grawitacyjnej. Sposób podłączenia zależy od projektu, rodzaju urządzenia i przewodów. Gdy pojawia się wątpliwość, nie improwizuję – proszę o ocenę projektanta instalacji albo kominiarza.

1. Salon otrzymuje nawiew w miejscu ograniczającym odczucie przeciągu, najczęściej w górnej strefie przegrody zewnętrznej.
2. Sypialnia potrzebuje nawiewu i drogi transferowej, ponieważ zamknięte drzwi mogą zatrzymać przepływ w nocy.
3. Kuchnia otrzymuje wywiew ogólny niezależnie od tego, czy nad płytą pracuje okap w trybie wyciągu albo pochłaniacza.
4. Łazienka wymaga wywiewu możliwie blisko strefy, gdzie powstaje para, lecz bez zasłonięcia kratki szafką lub sufitem podwieszanym.
5. WC powinno mieć sprawny wywiew oraz przejście powietrza od strony korytarza lub pokoju.
6. Pomieszczenie gospodarcze wymaga oceny projektu, zwłaszcza gdy stoi w nim pralka, suszarka albo urządzenie spalające paliwo.

Przy urządzeniach gazowych, kominku lub kotle dopływ powietrza i drożność kanałów są zagadnieniem bezpieczeństwa, więc treść nie zastępuje projektu instalacji ani kontroli kominiarskiej. Informacje o bezpiecznym użytkowaniu obiektów publikuje GUNB (źródło: Główny Urząd Nadzoru Budowlanego, 2025).

Jak regulować przepływ powietrza po montażu?

Regulację wentylacji wykonuje się po zamknięciu przegród, zamontowaniu drzwi, ustawieniu anemostatów i uruchomieniu urządzeń pracujących w normalnym trybie. Prawidłowy wynik potwierdza pomiar strumienia odpowiednim anemometrem lub zestawem pomiarowym, a nie próba z kartką papieru.

Jak wykonać pomiary anemometrem?

Pomiar zaczyna się od sprawdzenia ustawień centrali i użycia właściwej sondy albo kaptura pomiarowego na każdym punkcie. Sam ręczny anemometr może wskazać prędkość lokalną, lecz do wyznaczania strumienia przy anemostacie potrzebuje odpowiedniej metody, powierzchni pomiarowej i korekty.

W praktyce wykonawca najpierw dokumentuje stan wyjściowy, następnie mierzy wszystkie nawiewy i wywiewy, a dopiero później zmienia nastawy. Przykład trzeci: skręcenie jednego głośnego anemostatu w salonie bez pomiaru przeniosło nadmiar powietrza do dwóch innych punktów. Hałas zmalał lokalnie, ale bilans przestał być równy.

Czy można samodzielnie regulować anemostaty?

Tak, można mechanicznie przestawić anemostat, ale końcowe zrównoważenie instalacji powinno opierać się na pomiarach i projekcie. Zmiana jednego punktu wpływa na opory oraz przepływy w pozostałych pomieszczeniach, dlatego przypadkowe dokręcanie talerzy nie jest metodą regulacji całego domu.

„Norma określa wymagania dotyczące wentylacji mieszkań, w tym strumienie powietrza usuwanego z pomieszczeń.” — Polski Komitet Normalizacyjny, PN-83/B-03430, 1983

1. Ustaw centralę wentylacyjną na tryb przewidziany do regulacji, ponieważ zmiana biegu podczas pomiaru zafałszuje wyniki.
2. Otwórz nawiewniki i drzwi zgodnie z normalnym sposobem użytkowania domu, aby nie mierzyć sztucznie ograniczonego przepływu.
3. Zmierz każdy punkt tym samym przyrządem i zapisz wynik wraz z lokalizacją oraz nastawą anemostatu.
4. Reguluj małymi krokami najpierw punkty o największym odchyleniu, ponieważ duża zmiana w jednym kanale wpływa na resztę sieci.
5. Powtórz pomiar całego układu po korektach, aby potwierdzić nawiew, wywiew oraz bilans systemu.
6. Zapisz nastawy końcowe na protokole lub zdjęciach, żeby serwis po czyszczeniu filtrów mógł odtworzyć ustawienie.

Regulacja anemostatów bez ponownego pomiaru jest zgadywaniem, ponieważ instalacja kanałowa reaguje na zmianę oporu w każdym punkcie. Punktem odniesienia pozostają projekt i wymagania wentylacyjne, w tym PN-83/B-03430.

Czy podcięcie drzwi wewnętrznych jest potrzebne?

Tak, przejście powietrza pod drzwiami lub przez odpowiednie tuleje jest potrzebne wtedy, gdy projekt prowadzi strumień z pokoju do łazienki, WC albo kuchni. Bez transferu nawet dobrze dobrany nawiewnik i sprawny kanał wentylacyjny nie utworzą ciągłej drogi przepływu.

Jak rozpoznać zablokowany przepływ między pokojami?

Objawem zablokowanego przepływu bywa wyraźne zasysanie drzwi, zaparowane lustro po kąpieli albo słaby wywiew przy całkowicie zamkniętym skrzydle. Objawy trzeba jednak potwierdzić kontrolą instalacji, ponieważ podobne skutki daje niedrożny kanał lub brak nawiewu zewnętrznego.

Przykład czwarty: po wymianie drzwi łazienkowych na model z pełną uszczelką pojawił się zapach wilgoci. Kanał był drożny, ale nowe skrzydło odcięło dopływ z korytarza. Korektę wykonał stolarz zgodnie z ustaleniami dla danego lokalu.

Jakie rozwiązanie wybrać zamiast przypadkowego wiercenia?

Pierwszym krokiem jest sprawdzenie projektu i wymagań dla konkretnego pomieszczenia, a następnie dobór podcięcia albo otworów transferowych. Estetyczna kratka w drzwiach może być przydatna, ale jej prześwit oraz lokalizacja muszą zapewnić rzeczywisty przepływ, nie wyłącznie dekorację.

• Podcięcie drzwi tworzy dyskretną szczelinę przy posadzce i pozwala powietrzu przejść bez montażu dodatkowej kratki.
• Tuleje wentylacyjne mogą poprawić transfer przez skrzydło, ale trzeba dobrać ich liczbę oraz przekrój do rozwiązania projektowego.
• Drzwi z uszczelką opadającą mogą nadmiernie ograniczyć przepływ, gdy zastosowano je bez analizy wentylacji pomieszczenia.
• Dywanik łazienkowy nie powinien stale zasłaniać szczeliny pod drzwiami, ponieważ ogranicza drogę powietrza do wywiewu.
• Zabudowa korytarza wymaga sprawdzenia, czy nie tworzy nowej bariery między nawiewem w pokojach a wywiewem.

Przepływ między pomieszczeniami jest elementem instalacji, choć najczęściej nie widać go na suficie ani ścianie. Przy modernizacji drzwi warto skoordynować decyzję z odbiorem instalacji domu.

Jakie błędy pogarszają działanie kratek i nawiewników?

Najczęstsze błędy to zaklejanie nawiewników zimą, zasłanianie kratek meblami, zamykanie przejść pod drzwiami oraz samodzielne przestawianie wszystkich anemostatów. Zaparowane szyby często wskazują jednocześnie na zbyt mały nawiew i bardzo szczelną przegrodę, a nie wyłącznie na „za słabą kratkę”.

Dlaczego kratka wentylacyjna nie ciągnie?

Kratka może nie zapewniać wywiewu z powodu braku nawiewu, niedrożności kanału, niekorzystnych warunków ciągu lub błędów w instalacji. Test kartką może dać wstępną wskazówkę, lecz nie zastępuje pomiaru ani kontroli kominiarskiej, szczególnie gdy w domu są urządzenia spalające paliwo.

Czy można zaklejać nawiewniki zimą?

Nie, nie należy blokować nawiewników całkowicie, ponieważ ogranicza to dopływ powietrza potrzebny do działania wywiewu. Zakres otwarcia dobiera się do rodzaju systemu, temperatury i instrukcji nawiewnika; przy uporczywym chłodzie trzeba ustalić przyczynę, zamiast trwale zaklejać element taśmą.

• Meble przed kratką ograniczają swobodny odbiór powietrza i utrudniają ocenę stanu kanału.
• Taśma na nawiewniku zmniejsza dopływ powietrza, przez co może osłabić ciąg kominowy w wentylacji grawitacyjnej.
• Brudny anemostat zwiększa opór i może powodować nierówny strumień oraz hałas przy wyższych biegach centrali.
• Okap podłączony bez analizy może zaburzać działanie wentylacji, dlatego wymaga sprawdzenia rozwiązania przez fachowca.
• Nieczyszczone filtry rekuperatora obniżają wydajność układu i zwiększają zużycie energii przez wentylatory.
• Samodzielna ingerencja w kanał może pogorszyć bezpieczeństwo użytkowania, zwłaszcza w budynku z gazem lub kominkiem.

Gdy wilgoć wraca mimo wietrzenia, należy sprawdzić cały łańcuch nawiew-transfer-wywiew, a nie wymieniać samą kratkę. Więcej o skutkach długotrwałej kondensacji wyjaśnia materiał wilgoć i pleśń w domu.

Kiedy wezwać kominiarza lub projektanta wentylacji?

Kominiarza lub projektanta należy wezwać, gdy wywiew słabnie, pojawia się cofanie zapachów, wilgoć nie ustępuje po sprawdzeniu nawiewu albo w budynku pracuje urządzenie spalające paliwo. Kontrola powinna obejmować kanał wentylacyjny, dopływ powietrza, kierunek przepływu i zgodność instalacji z projektem.

Kiedy objawy wymagają szybkiej reakcji?

Szybka reakcja jest potrzebna przy podejrzeniu cofki, zapachu spalin, alarmie czujnika tlenku węgla albo problemach z urządzeniem gazowym. Należy przerwać użytkowanie urządzenia zgodnie z instrukcją bezpieczeństwa, przewietrzyć pomieszczenie i skontaktować się z odpowiednimi służbami lub uprawnionym fachowcem.

Treść nie zastępuje konsultacji z kominiarzem, projektantem instalacji ani serwisantem urządzenia gazowego. GUNB podkreśla znaczenie bezpiecznego użytkowania obiektów oraz okresowych kontroli przewodów kominowych (źródło: Główny Urząd Nadzoru Budowlanego, 2025).

Co przygotować przed wizytą specjalisty?

Przed wizytą przygotuj projekt, informacje o zmianach po remoncie, zdjęcia anemostatów oraz opis objawów z konkretnych pomieszczeń. Fachowiec szybciej ustali przyczynę, gdy wie, czy problem pojawił się po wymianie okien, montażu drzwi, zabudowie sufitu lub zmianie ustawień rekuperatora.

1. Zapisz lokalizację problemu wraz z godziną i warunkami pogodowymi, ponieważ ciąg grawitacyjny może zmieniać się wraz z temperaturą zewnętrzną.
2. Sprawdź, czy nawiewniki są otwarte zgodnie z instrukcją, ale nie demontuj ich przed oględzinami.
3. Usuń przesłony z kratek takie jak meble, dekoracje lub folia, aby umożliwić rzetelną ocenę punktu wywiewnego.
4. Przygotuj dane urządzeń obejmujące model rekuperatora, okapu, kotła albo kominka, jeśli znajdują się w budynku.
5. Poproś o protokół pomiarów przy regulacji mechanicznej, ponieważ zapis wyników ułatwia późniejszy serwis i diagnostykę.

Kontrola kominiarska ma ocenić bezpieczeństwo i drożność przewodów, a projektant wentylacji rozwiązuje problem doboru oraz bilansu instalacji – te role się uzupełniają. Przy systemie naturalnym pomocny będzie też materiał wentylacja grawitacyjna w domu.

Najczęściej zadawane pytania

Czy można zaklejać nawiewniki zimą?

Nie należy zaklejać nawiewników całkowicie, ponieważ wywiew potrzebuje dopływu powietrza. Jeśli przy nawiewniku jest odczuwalny chłód, sprawdź jego instrukcję, ustawienie oraz lokalizację mebli. Przy utrzymującym się problemie zleć ocenę całego układu, nie tylko samego okna.

Gdzie powinny być kratki wywiewne?

Kratki wywiewne najczęściej znajdują się w kuchni, łazience, WC i pomieszczeniach pomocniczych. Ostateczna lokalizacja zależy od projektu oraz rodzaju wentylacji. Kratka nie powinna być zasłonięta szafką, sufitem podwieszanym ani dekoracją.

Czy anemostat można regulować samodzielnie?

Tak, jego talerz można przestawić, ale nie jest to pełne zrównoważenie instalacji. Zmiana jednej nastawy wpływa na opory w pozostałych kanałach. Końcową regulację oprzyj na pomiarach i dokumentacji instalacji.

Czy podcięcie drzwi jest potrzebne?

Tak, jeżeli drzwi leżą na drodze przepływu z pokoju nawiewanego do pomieszczenia wywiewanego. Szczelina pod drzwiami lub inne rozwiązanie transferowe umożliwia dopływ powietrza do łazienki czy WC. Konkretne rozwiązanie powinno odpowiadać projektowi i funkcji pomieszczenia.

Dlaczego w łazience pojawia się wilgoć?

Wilgoć może wynikać ze zbyt małego wywiewu, braku nawiewu, zablokowanego przejścia pod drzwiami albo niedrożnego kanału. W pierwszej kolejności sprawdź, czy kratka i nawiewniki nie są zasłonięte. Jeżeli objawy się powtarzają, potrzebna jest kontrola instalacji.

Czy test kartką papieru wystarcza do sprawdzenia wentylacji?

Nie, test kartką może jedynie zasugerować obecność miejscowego zasysania przy kratce. Nie określa on strumienia powietrza ani nie potwierdza bilansu nawiewu i wywiewu. Do regulacji instalacji mechanicznej potrzebny jest właściwy pomiar anemometrem lub zestawem pomiarowym.

Jak często czyścić anemostaty i kratki?

Oględziny warto wykonywać regularnie, szczególnie gdy na elementach zbiera się kurz lub pojawia się hałas. Sposób czyszczenia dobierz do materiału oraz instrukcji producenta, aby nie zmienić nastawy anemostatu. Filtry rekuperatora wymieniaj zgodnie z zaleceniami producenta i warunkami użytkowania.

Źródła i literatura

1. ISAP – Rozporządzenie w sprawie Warunków Technicznych, aktualne brzmienie należy sprawdzić przed publikacją.
2. Polski Komitet Normalizacyjny, PN-83/B-03430 Wentylacja w budynkach mieszkalnych, 1983.
3. Główny Urząd Nadzoru Budowlanego, informacje dotyczące bezpiecznego użytkowania obiektów, dostęp 2025.
4. Odbiór instalacji domu – materiał uzupełniający dotyczący dokumentacji i kontroli po pracach remontowych.

Tomasz Górski

Prowadził budowy domów jednorodzinnych jako kierownik robót. Pisze o technologiach, kosztach i błędach wykonawczych z perspektywy placu budowy, a nie tylko normy.
